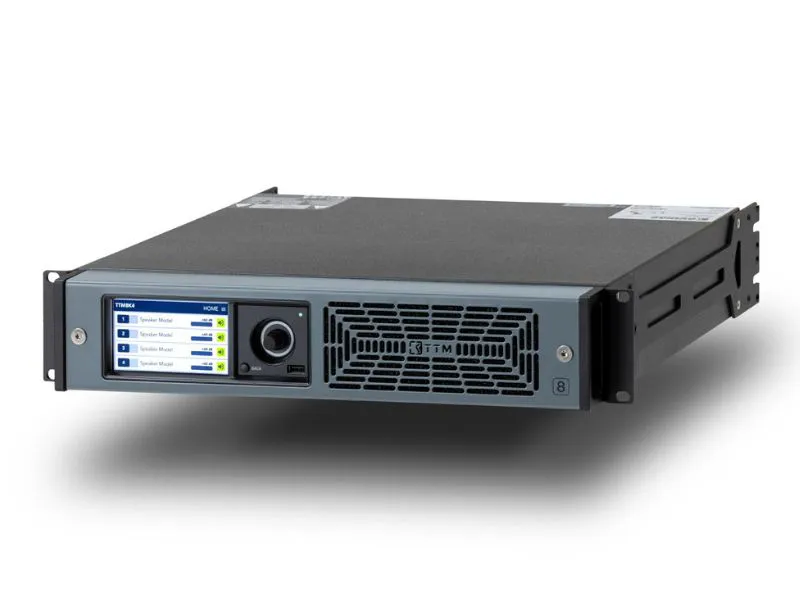

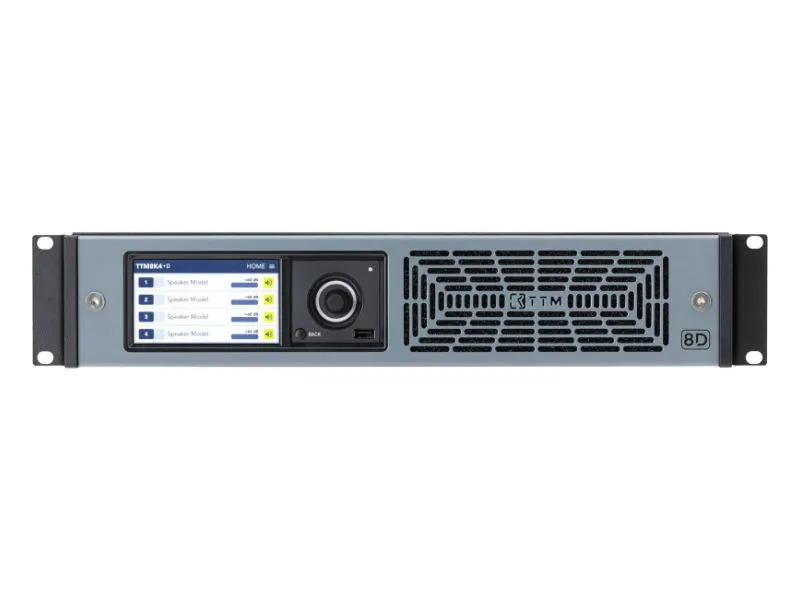

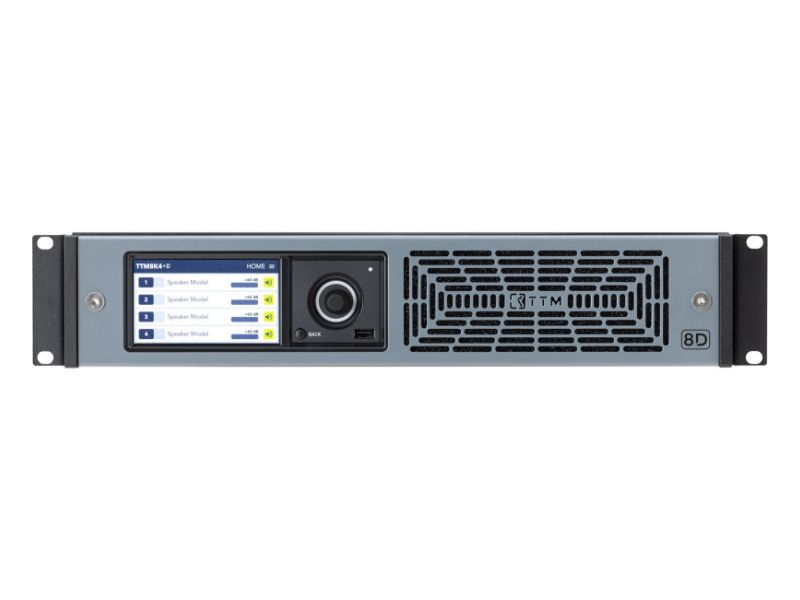

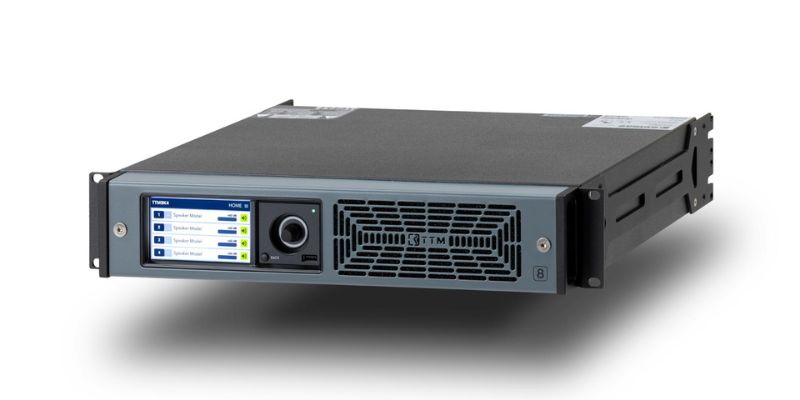

Cục Đẩy Oultine TTM8K4+D thuộc dòng sản phẩm Outline TTM là nền tảng khuếch đại đa năng (multipurpose amplifier platform) được thiết kế cho cả ứng dụng lưu động lẫn lắp đặt cố định, tích hợp hàng loạt công nghệ xử lý âm thanh tiên tiến. Oultine TTM8K4+D sở hữu khả năng xử lý tín hiệu toàn diện với bộ lọc FIR 2048 taps, kiểm soát hệ số giảm chấn (Damping Factor Control), EQ động (Dynamic EQ) cùng các đầu vào/ra analog, AES3, Dante/AES67, mang lại sự linh hoạt tối đa trong kết nối và tối ưu chất lượng âm thanh. Mặt trước TTM8K4+D được trang bị màn hình IPS 4.3” cảm ứng điện dung có độ sáng cao, cho phép người dùng dễ dàng theo dõi, điều khiển và cấu hình hệ thống trực tiếp ngay trên thiết bị.
Với 4 kênh khuếch đại mạnh mẽ trong khung máy 2U, Cục Đẩy Oultine TTM8K4+D cung cấp mức công suất và điện áp dồi dào, đáp ứng được âm lượng cao (SPL) ngay cả khi làm việc với tải 8Ω hoặc 16Ω. Khi vận hành ở tải 4Ω, TTM8K4+D có thể đạt công suất lên đến 4 x 2000W, đảm bảo hiệu năng mạnh mẽ và ổn định cho các hệ thống âm thanh chuyên nghiệp quy mô lớn.
Nguồn điện của Oultine TTM8K4+D được trang bị công nghệ PFC (Power Factor Correction) độc quyền, giúp thiết bị vận hành ổn định tại mọi quốc gia với các mức điện áp khác nhau. Bên cạnh đó, bộ nguồn còn có dung lượng dự trữ năng lượng lên đến 750 joule, đảm bảo hiệu suất ổn định và chất lượng âm thanh đồng nhất ngay cả trong điều kiện tải nặng hoặc điện áp không ổn định.
Người dùng có thể điều khiển TTM8K4+D trực tiếp thông qua giao diện màn hình cảm ứng với các chức năng như gọi lại preset, điều chỉnh gain, độ trễ (delay) và bật/tắt kênh (mute) - đáp ứng đầy đủ yêu cầu của các đơn vị cho thuê thiết bị âm thanh hoặc các kỹ sư vận hành tại hiện trường. Ngoài ra, Cục Đẩy Oultine TTM8K4+D còn hỗ trợ điều khiển từ xa thông qua phần mềm ArmoníaPlus, cho phép cấu hình, giám sát và tối ưu toàn bộ hệ thống khuếch đại một cách trực quan và tiện lợi.
Nhờ sự kết hợp giữa công suất mạnh mẽ, khả năng xử lý tín hiệu tiên tiến, giao diện hiện đại và khả năng điều khiển linh hoạt, Cục Đẩy Oultine TTM8K4+D trở thành giải pháp khuếch đại lý tưởng cho các ứng dụng âm thanh chuyên nghiệp, đáp ứng hoàn hảo các yêu cầu khắt khe về chất lượng, độ tin cậy và tính linh hoạt trong vận hành.
Thông số kỹ thuật
- Số kênh: 4
- Công suất ra:
- Single channel mode: 2000W @ 2Ω, 2000W @ 4Ω, 1400W @ 8Ω
- Bridge mode: 4000W @ 4Ω, 4000W @ 8Ω
- Điện áp đầu ra tối đa: 155V peak
- Dòng điện đầu ra tối đa: > 55A peak
- Tiêu thụ điện năng:
- @ 100V - Standby: 16W | 1/8 Power @ 4Ω: 1460W
- @ 240V - Standby: 17W | 1/8 Power @ 4Ω: 1440W
- Dòng điện tiêu thụ (1/8 Power @ 4Ω):
- @ 100V - 15.3A
- @ 240V - 6.6A
- Tỏa nhiệt (1/8 Power @ 4Ω):
- @100V - 1550BTU/h
- @240V - 1480BTU/h
- Nguồn điện AC chính: Nguồn chuyển mạch đa năng (Universal regulated switch mode) có hiệu chỉnh hệ số công suất (PFC) và công nghệ SRM (Smart Rails Management)
- Dải điện áp hoạt động: 90 - 264VAC @ 50-60Hz
- Đáp tuyến tần số (8Ω): 20Hz - 20kHz (±1dB)
- Nhiễu xuyên âm (Crosstalk @ 1 kHz): typical -75 dB
- Tổng méo hài + nhiễu (THD+N) (from 0.1 W to Half Power): < 0.1% (typical < 0.05%)
- SMPTE IMD (from 0.1W to Half Power): < 0.1% (typical < 0.05%)
- Trở kháng đầu vào: 20kΩ balanced
- Bộ chuyển đổi tín hiệu số AD:
- 24Bit Tandem™ @ 48kHz
- 125dB-A Dynamic Range - 0.005% THD+N
- Bộ chuyển đổi tín hiệu số DA:
- 24Bit Tandem™ @ 48kHz
- 117dB-A Dynamic Range - 0.003% THD+N
- Bộ chuyển đổi tần số lấy mẫu (Sample Rate Converter):
- 24Bit @ 44.1kHz to 192kHz
- 140dB Dynamic Range - 0.0001% THD+N
- Độ chính xác xử lý nội bộ: 32bit floating point
- Độ trễ hệ thống: 2.5ms (kiến trúc độ trễ cố định)
- Bộ nhớ & xử lý tín hiệu: 50 preset bộ khuếch đại, số lượng preset loa gần như không giới hạn
- Bộ cân bằng (Equalizer): Raised-cosine, custom FIR, parametric IIR: peaking, hi/lo-shelving, all-pass, band-pass, band-stop, hi/lo-pass
- Bộ phân tần (Crossover): linear phase (FIR), Butterworth, Linkwitz-Riley, Bessel: 6 dB/oct to 48 dB/oct (IIR)
- Độ trễ (Delay): 2s (input) + 100ms (output) for time alignment
- Bộ giới hạn (Limiters): TruePower™, RMS voltage, RMS current, Peak limiter
- Damping control: Active DampingControl™ and LiveImpedance measurement™
- Kích thước màn hình: 480 x 272, 4.3″
- Độ sáng màn hình: 600nit
- Điều khiển bằng màn hình: Màn hình cảm ứng điện dung đa điểm. Núm xoay mã hóa 20 bước/vòng có nút nhấn
- Cổng kết nối đầu vào (Input connector):
- 4 x XLR-F - Analog signal input (4 x XLR-M, Link)
- 2 x XLR-F - AES3 signal input (2 x XLR-M, Link)
- 2 x XLR EtherCon (4 x Dante/AES3 Channels)
- Cổng mạng (Network connector): 2 x RJ45 port
- Cổng đầu ra (Output connector): 4 x speakON NL4

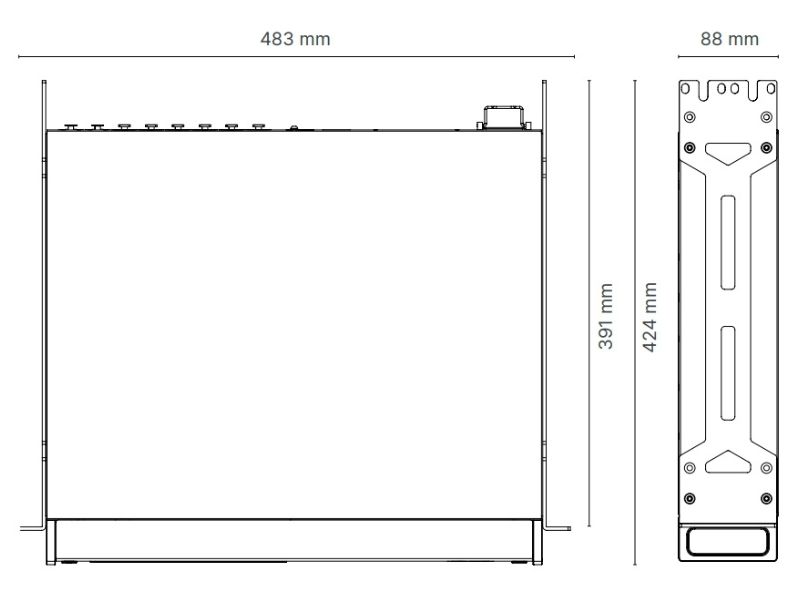

- Kích thước (H x W x D): 88.9mm x 483mm x 381mm
- Trọng lượng: 11.3kg
