Jack Canon là gì? Một số đặc điểm của Jack Canon

Jack Canon là gì?

Jack Canon hay còn gọi là Jack XLR là loại jack tín hiệu được dùng để kết nối các thiết bị xử lý khác nhau trong bộ dàn âm thanh như mixer, equalizer, compressor, cục đẩy công suất, ampli... Khi muốn truyền tín hiệu cho hệ thống âm thanh chuyên nghiệp ta phải dùng Jack Canon để kết nối, vì nó có độ tin cậy cao, truyền tín hiệu ổn định, các điểm tiếp xúc chắc chắn, giữ chặt không bị sút ra hay lỏng lẻo. Jack Canon gồm có 3 chân hàn được thiết kế theo tiêu chuẩn quốc tế và các cực tính của chân hàn được qui định như sau:

• Chân 1: Hàn vào dây bọc giáp masse.
• Chân 2: Hàn vào dây có cực tính dương (+).
• Chân 3: Hàn vào dây có cực tính âm (-).

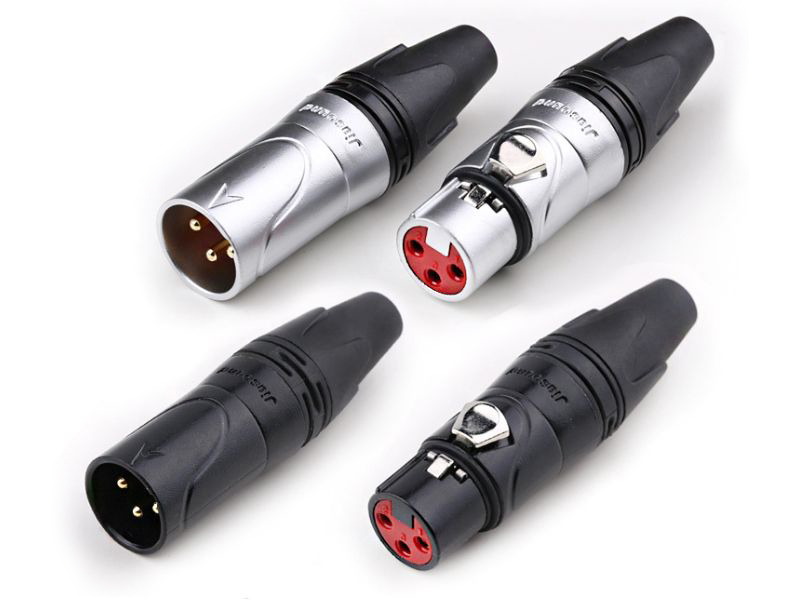

Để việc kết nối khớp với nhau, ta có hai kiểu Jack Canon là canon đực (male) và canon cái (female). Trong âm thanh, người ta quy định canon đực là nguồn phát (output) và canon cái là nguồn thu tín hiệu (input).

Một số đặc điểm của Jack Canon

Thiết kế

Jack XLR có hình trụ tròn với số lượng lỗ khác nhau phục vụ cho số chân của đầu nối XLR. Đầu nối ban đầu có ba chân tiếp xúc, một chân nối đất, một chân cắm cho tín hiệu dương và một chân cắm cho tín hiệu âm. Điều này vẫn được sử dụng phổ biến ngày nay và thường thấy trong các micro trên sân khấu. Jack XLR đã phát triển đáng kể trong những năm qua, phủ sóng trong nhiều ứng dụng âm thanh. Một số ứng dụng này yêu cầu thêm chân tiếp xúc. Ngày nay, chân của đầu nối XLR thay đổi từ hai đến mười chân. Jack XLR từ các nhà sản xuất khác nhau vẫn có thể tương thích với nhau. Các nhà sản xuất như Neutrik và Rean có các mẫu giắc cắm XLR khác nhau tạo nên sự đa dạng hơn.

Một số biến thể của Jack Canon và ứng dụng

Các loại Jack XLR khác nhau được sử dụng trong các ứng dụng khác nhau. Thường thì XLR chủ yếu được sử dụng trong các thiết bị âm thanh như micro, bộ cân bằng và bộ khuếch đại, nhưng một số loại cũng được sử dụng trong các ứng dụng điều khiển ánh sáng và cung cấp điện. Dưới đây là các đầu nối XLR phổ biến và cách sử dụng của chúng.

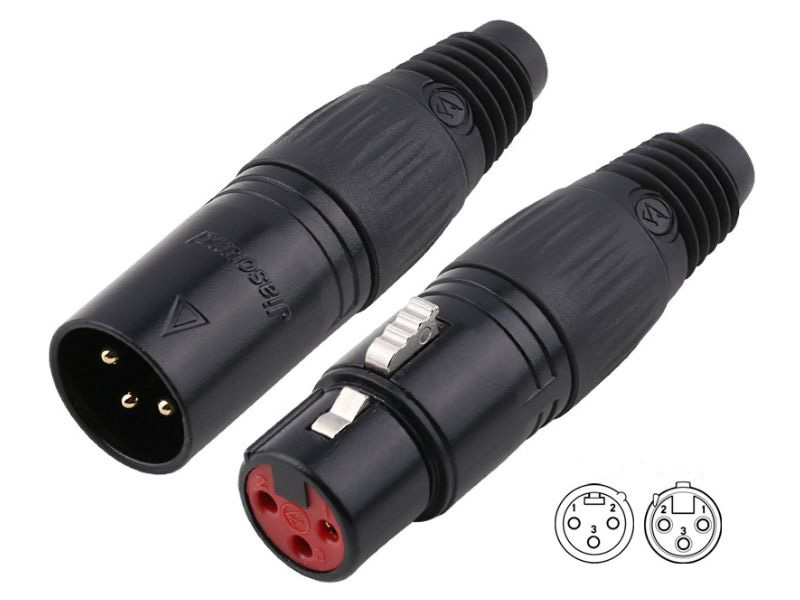

XLR3

Đây là loại Jack XLR phổ biến nhất và đã trở thành tiêu chuẩn cho jack tín hiệu âm thanh cân bằng (balanced). Phần lớn các micro chuyên nghiệp sử dụng đầu nối XLR3, nhưng nó cũng được sử dụng với loa có ứng dụng hệ thống PA. Các ứng dụng phổ biến khác của XLR3 là trong các đầu vào bộ trộn và bộ khuếch đại, và các dây dẫn mở rộng âm thanh.

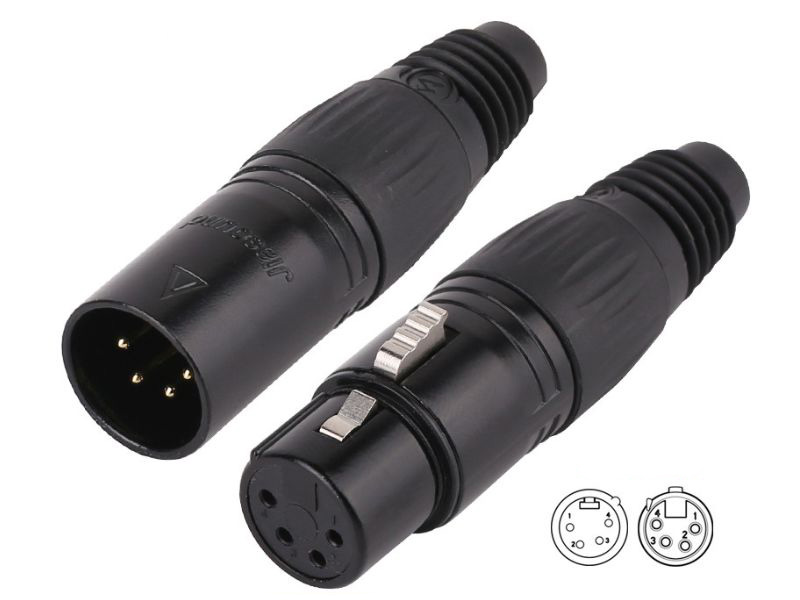

XLR4

Đầu nối XLR4 bốn chân tìm thấy vị trí thích hợp trong tai nghe liên lạc nội bộ. Cụ thể: hai chân được sử dụng cho tai nghe đơn âm và hai chân còn lại mang tín hiệu micro không cân bằng. Nó cũng được sử dụng trên micrô có chỉ báo LED. Trong đó chân thứ tư được sử dụng để bật đèn LED khi micrô đang hoạt động. Loại này cũng được sử dụng trong kết nối nguồn DC cho máy quay phim, video chuyên nghiệp và các thiết bị liên quan. Ngoài ra, các ứng dụng khác cho XLR bốn chân bao gồm một số con lăn (thiết bị thay đổi màu sắc cho ánh sáng sân khấu), điều khiển ánh sáng tương tự AMX (hiện đã lỗi thời) và một số thiết bị bắn pháo hoa…

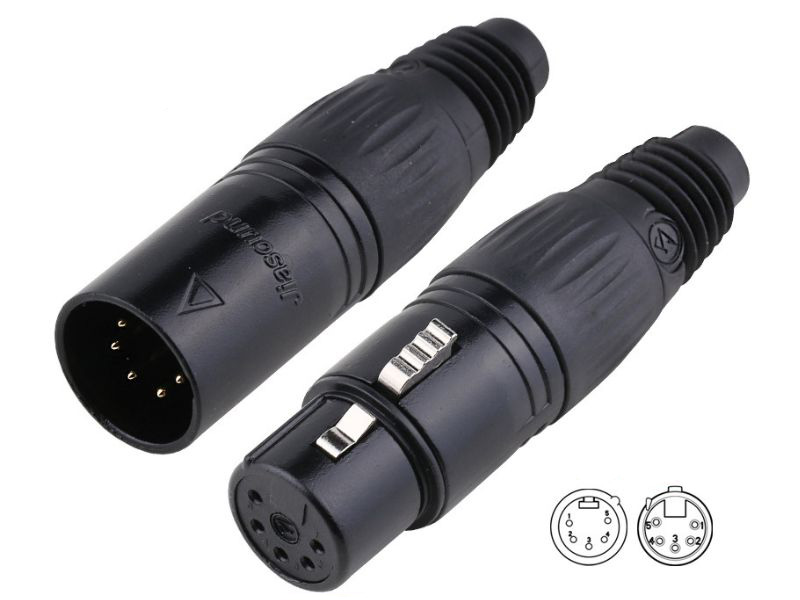

XLR5

Đây là đầu nối tiêu chuẩn được sử dụng trong hệ thống điều khiển ánh sáng kỹ thuật số DMX512. Đầu nối năm chân cũng được sử dụng trong micrô âm thanh nổi, tai nghe liên lạc nội bộ âm thanh nổi và cho nguồn DC trong thiết bị âm thanh.

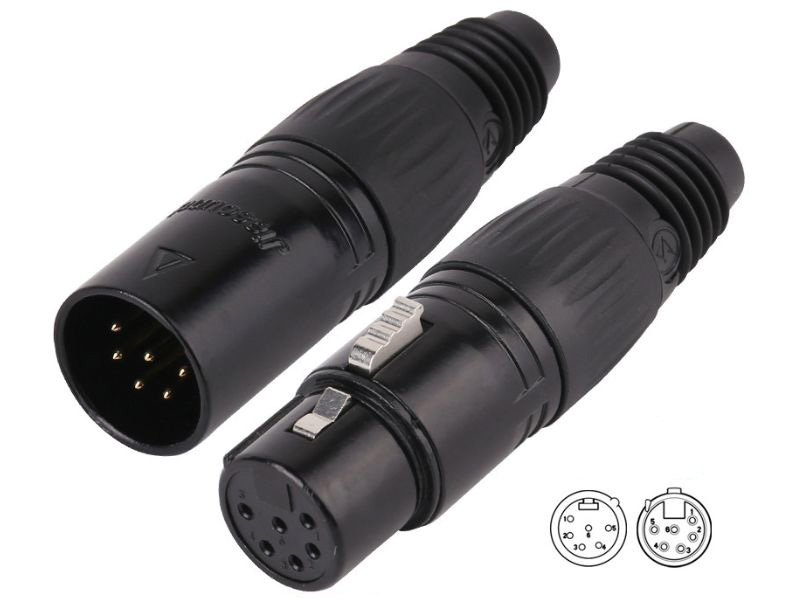

XLR6

Đầu nối này thường được tìm thấy trong hệ thống liên lạc nội bộ kênh đôi, thiết bị điều khiển ánh sáng sân khấu và tai nghe âm thanh nổi chuyên nghiệp với micrô cân bằng.

Mini XLR

Phiên bản nhỏ hơn của đầu nối XLR thường chỉ có ba chân, mặc dù cũng có nhiều loại bốn chân như đầu nối TA4. Bên cạnh kích thước nhỏ hơn, Mini XLR đồng nghĩa cũng ngắn hơn và rẻ hơn so với đầu nối XLR kích thước tiêu chuẩn. Ngoài ra còn có nhiều công dụng của đầu nối nhỏ hơn. Ứng dụng phổ biến là trên micrô cầm tay, những thiết bị được kết nối với máy tính. Vì kích thước nhỏ hơn và chiều dài ngắn hơn, Mini XLR rất lý tưởng cho những quãng kết nối ngắn.
