Touch Operation hỗ trợ vận hành dễ dàng

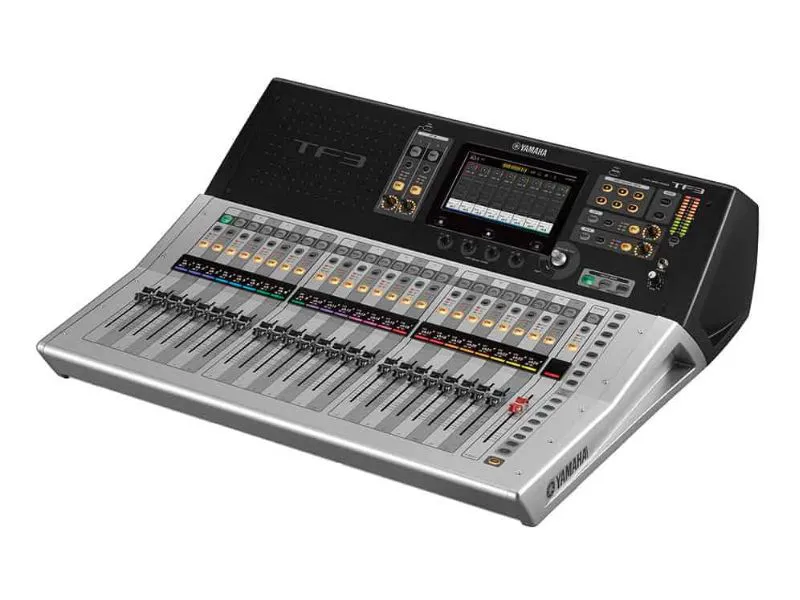

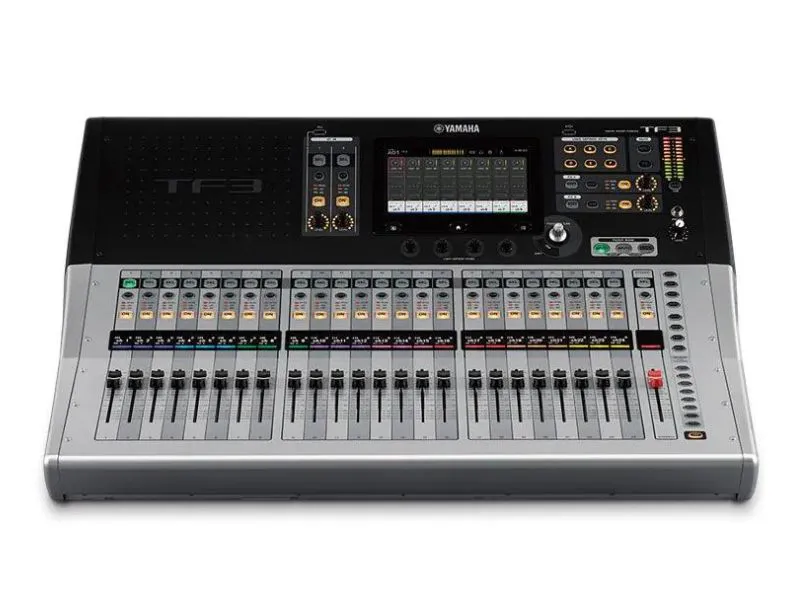

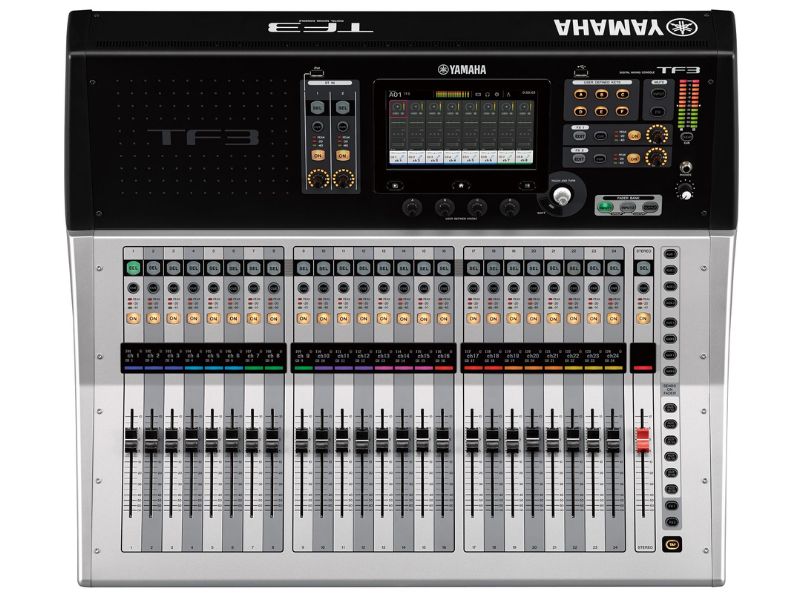

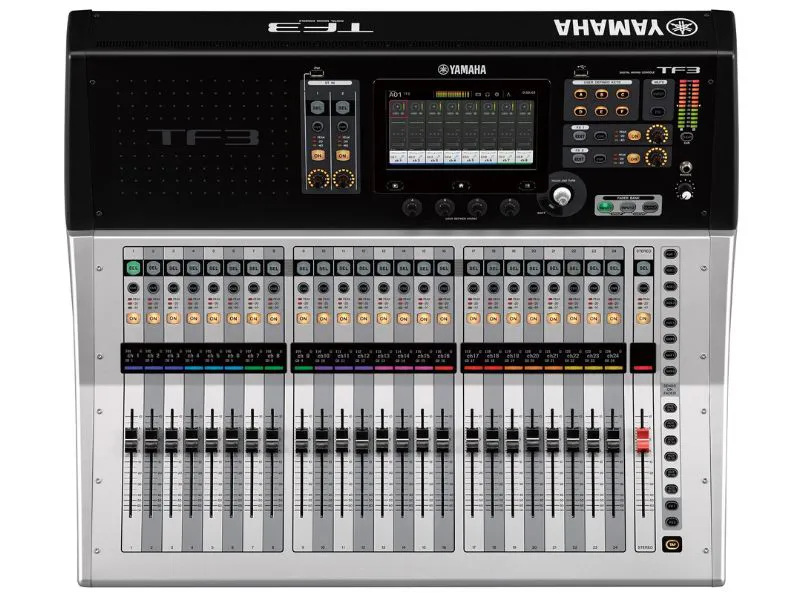

Được tinh chỉnh để vận hành mượt mà nhất có thể thông qua điều khiển touch-panel, giao diện người dùng Mixer Digital Yamaha TF3 cung cấp một quy trình làm việc dễ dàng có thể là một lợi thế trong mọi tình huống trộn. Nội dung hiển thị đã được thiết kế đặc biệt để dễ dàng truy cập trực tiếp, với bố cục thúc đẩy sự pha trộn tự nhiên, hiệu quả nhất. Thao tác trên bảng cảm ứng dễ dàng như định hình âm thanh bằng đầu ngón tay của bạn.
Touch & Turn Knob cung cấp khả năng kiểm soát linh hoạt
Khi bạn cần độ chính xác cao hơn cho EQ tốt hoặc điều chỉnh khác, núm Touch & Turn vật lý luôn có sẵn ngay bên cạnh bảng cảm ứng. Ngoài ra còn có bốn Núm có thể được xác định bởi người dùng bên dưới bảng điều khiển có thể được chỉ định để kiểm soát ngưỡng máy nén, mức tăng EQ hoặc các tham số khác mà bạn cần nhanh chóng, truy cập trực tiếp trong khi trộn. Các nút luôn ảnh hưởng đến kênh hiện được chọn.
Tổng quát và giao diện kênh được chọn
Giống như các bảng điều khiển dòng CL, hoạt động dựa trên các cửa sổ Tổng quát và Kênh được chọn. Màn hình tổng quát hiển thị các thông số cho tám kênh cùng một lúc, trong khi nút Touch & Turn cung cấp quyền truy cập trực tiếp để đạt được, EQ ™ 1 knob, 1 knob COMP ™, ngưỡng cổng, mức gửi effect, pan và các thông số khác. Chạm vào tham số được đánh dấu lần thứ hai để chuyển sang màn hình Kênh được chọn khi bạn cần truy cập vào các tham số chi tiết để kiểm soát chi tiết hơn.
1-knob COMP™ & 1-knob EQ™: One Knob lý tưởng cho điều chỉnh âm thanh
Một kỹ sư giàu kinh nghiệm có thể ứng dụng rất nhiều với ứng dụng nén: mang một cây đàn guitar vào trực tuyến, thêm độc chắc vào âm trầm, thắt chặt một cái snare và làm cho giọng hát phát ra rõ ràng trong bản trộn. Công cụ 1 knob có thể thực hiện tất cả điều này một cách nhanh chóng và dễ dàng mà không cần phải xử lý nhiều tham số để đạt được hiệu quả mong muốn. Được giới thiệu lần đầu tiên trong các bộ trộn tương tự của Yamaha, COMP 1 knob nhanh chóng trở thành một tính năng phổ biến và có giá trị. Bây giờ nó đã được cải tiến thêm trong một phiên bản kỹ thuật số có thêm tính dễ dàng và hiệu quả thiết lập mới cho bảng điều khiển Mixer Digital Yamaha TF3. Khái niệm tương tự đã được áp dụng trong tính năng EQ 1 knob mới cung cấp tốc độ được cải thiện đáng kể và hoạt động trơn tru. EQ 1 knob đã được tinh chỉnh bởi đội ngũ nhân viên Yamaha R & D hợp tác với các kỹ sư âm thanh nổi tiếng, để đảm bảo rằng bạn có thể đạt được kết quả xuất sắc với nỗ lực tối thiểu trong thời gian ngắn nhất. Chế độ Vocal giúp dễ dàng hơn để đạt được âm thanh rõ ràng, trong khi Chế độ cường độ cung cấp khả năng kiểm soát cường độ 1 nút trên EQ, bạn có thể chọn từ các cài đặt trước hoặc tạo từ đầu. Nhưng còn hơn thế nữa: 1-knob COMP và EQ 1 knob cũng được cung cấp trên các kênh đầu ra, do đó bạn có thể nhanh chóng đạt được mức nén đầu ra tổng thể hoặc EQ phù hợp lý tưởng với kích thước phòng và đối tượng. EQ 1 knob đầu ra có Chế độ to thay cho Chế độ phát âm, tăng hiệu quả mức áp suất âm thanh trong khi vẫn duy trì âm thanh tối ưu khi bạn xoay núm. Cả EQ 1 knob và EQ 1 knob cung cấp quyền truy cập nhanh vào ứng dụng nén và màn hình EQ đầy đủ, do đó bạn có thể tinh chỉnh cài đặt theo ý muốn.
GainFinder™ Hỗ trợ cài đặt chính xác
Độ khuếch đại là bước điều chỉnh đầu tiên với tín hiệu đầu vào và cách nó được thiết lập ảnh hưởng đến việc các tham số tiếp theo sẽ ảnh hưởng đến tín hiệu như thế nào. Yamaha đã phát triển một cách để thiết lập nhanh chóng, chính xác thông số cơ bản quan trọng này dễ dàng hơn bao giờ hết. Tính năng Gain Downloader mới tạo điều kiện thiết lập mức tăng tối ưu cho các tín hiệu đầu vào riêng lẻ để đạt được chất lượng hoạt động và chất lượng tín hiệu chung lý tưởng. Người dùng chỉ phải đặt mức tăng kênh để chỉ báo màu xanh lá cây trung tâm trên bảng đo với mức vẫn sáng trong thời gian dài nhất có thể. Tất nhiên các ứng dụng đo mức cũng thực hiện chức năng truyền thống của chúng, vì vậy quy trình thiết lập độ lợi tiêu chuẩn có thể được tuân theo nếu được ưu tiên.
QuickPro Presets™ Cung cấp truy cập nhanh mục thiết lập Pro Sound
Nhóm Yamaha R & D đã phát triển một lựa chọn QuickPro Presets ™ được tối ưu hóa cho nhiều loại micro và thiết bị đầu ra bằng cách hợp tác với các kỹ sư và nhà sản xuất lớn như Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears và Westone Laboratory Laboratory . Với các cài đặt trước thực tế này, ngay cả kỹ sư mới làm quen có thể thiết lập rất gần với âm thanh lý tưởng, trong khi các kỹ sư giàu kinh nghiệm sẽ đánh giá cao sự tiết kiệm thời gian đáng kể. Đối với các kênh đầu vào, chúng tôi đã chuẩn bị hơn 200 cài đặt trước từ giọng hát đến bộ trống. Tất cả các cài đặt trước đã được điều chỉnh chính xác bằng cách sử dụng một loạt các micrô, nhạc cụ thực tế. Đối với các kênh đầu ra, chúng tôi đã phát triển các cài đặt trước cho nhiều hệ thống loa và màn hình trong tai như Ultimate Ears với một số biến thể để phù hợp với các môi trường và kích cỡ phòng khác nhau. Tất cả những thứ này có thể được sử dụng như khi thời gian eo hẹp, nhưng chúng cũng là điểm khởi đầu tuyệt vời để tinh chỉnh thủ công. Các thiết lập được tạo từ các cài đặt trước hoặc từ đầu cũng có thể được lưu dưới dạng các cài đặt trước bổ sung. EQ 1-knob và COMP 1-knob có thể được sử dụng với QuickPro Presets ™ cung cấp một cách siêu hợp lý để điều chỉnh âm thanh của bạn. Ngoài các cài đặt trước trên bo mạch, QuickPro Presets ™ mới sẽ được thêm vào trang web Yamaha Pro Audio, vì vậy hãy chắc chắn kiểm tra các bản cập nhật.
Thông số kỹ thuật:
- Fader Configuration: 24 + 1 (Master)
- Input Channels: 48 (40 mono + 2 stereo + 2 return)
- Aux Buses: 20 (8 mono + 6 stereo)
- Stereo Buses: 1
- Sub Buses: 1
- Input channel functions: 8 DCA Groups

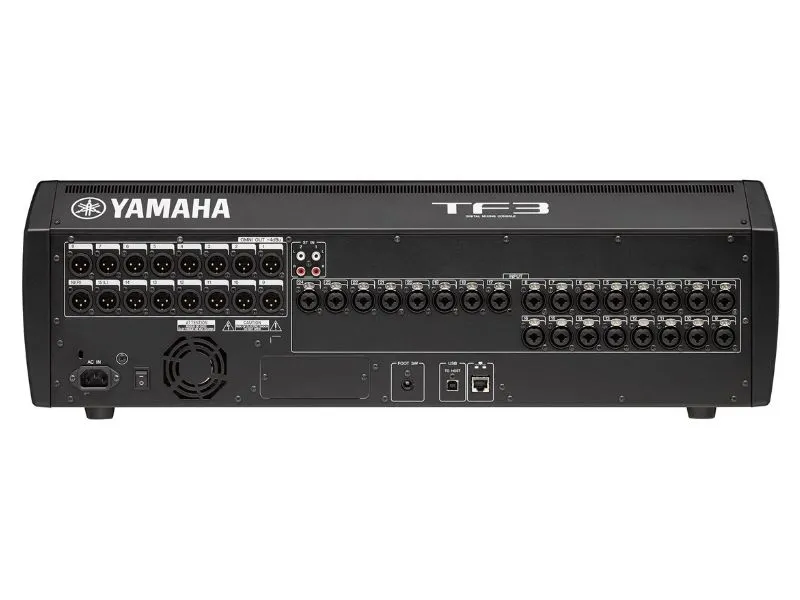

- 24 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin)
- Outputs: 16 (XLR)
- Sampling frequency rate: 48 kHz
- Tổng độ méo sóng hài: Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz)
- Đáp tuyến tần số: +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
- Nhiễu đầu vào tương đương: –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
- Nhiễu đầu ra thặng dư: –85 dBu, ST master off (Measured with an A-Weight filter)
- Crosstalk: –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
- Nguồn điện yêu cầu: 100–240 V 50/60 Hz
- Năng lượng tiêu thụ: 110 W
- Kích thước (W x H x D): 716 mm (28.2in) x 225 mm (8.9in) x 599 mm (23.6in)
- Trọng lượng: 17.0 kg (37.5lb)
- Signal delay: Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
- General specifications: 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders
- Dynamic range: 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min
