Chất âm tự nhiên và trong trẻo kết hợp với những bộ xử lý mạnh mẽ được tích hợp

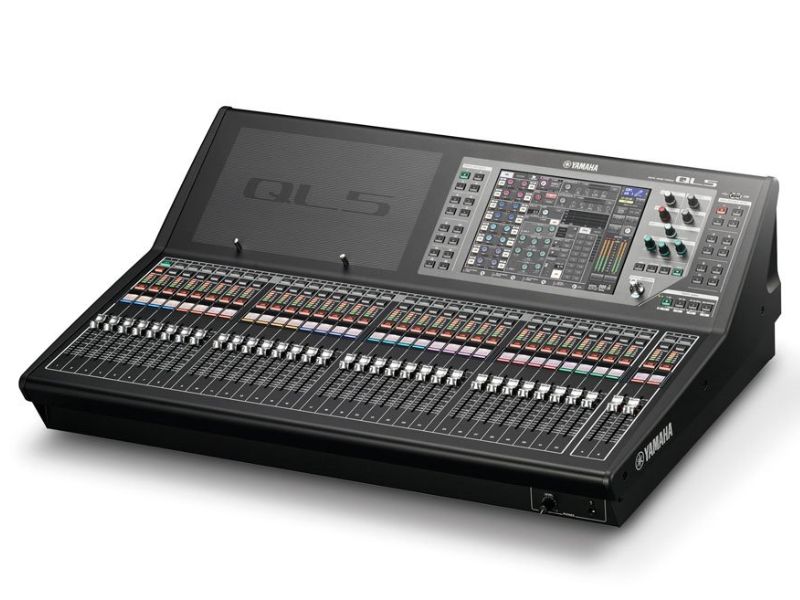

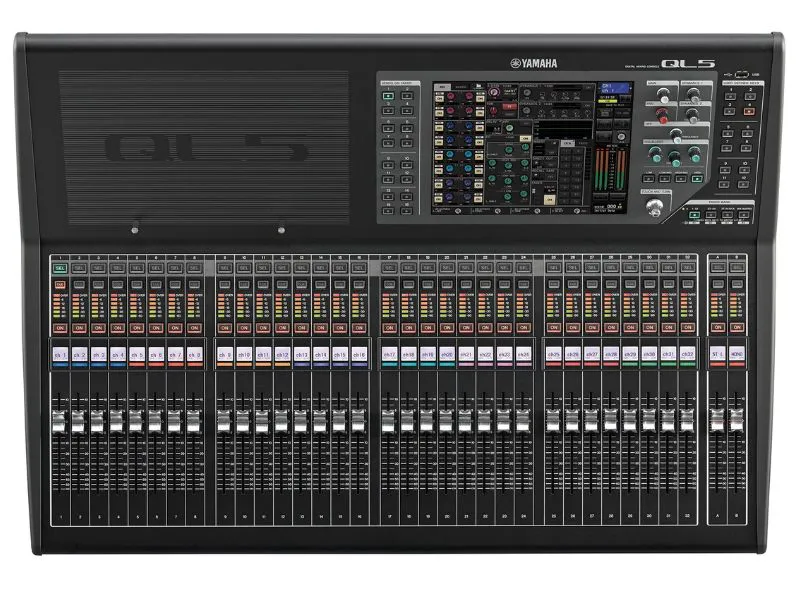

Âm thanh của Yamaha bắt đầu với sự tái tạo nguồn âm một cách trung thực. Mixer Digital Yamaha QL5 được trang bị những mạch điện và linh kiện được thiết kế và chọn lọc tỉ mỉ, để đạt được chất âm cực kỳ trung thực từ input đến output. Với nền tảng âm thanh hoàn hảo đấy, Yamaha QL5 có thể tận dụng hoàn toàn những bộ xử lý hảo hạng được tích hợp như Portico 5033/5043, được tạo ra từ sự hợp tác với Rupert Neve. Cho những ứng dụng diễn thuyết, chức năng mixing tự động từ Dan Dugan Sound Design được tích hợp sẳn sẽ cung cấp sự cân bằng tối ưu giữa các channel, đồng thời cho phép người vận hành tập trung hoàn toàn vào việc kiểm soát âm thanh tổng thể của hệ thống.
Tất cả bắt đầu với chất âm trung thực
Để tận dụng tối đa các tiềm năng xử lý được cải tiến, các kỹ sư phải có được một nguồn âm trung thực. Triết lý kiên định của Yamaha về chất âm trung thực đã được bổ sung hoàn toàn trong QL5, có thể tái tạo lại chính xác sự trung thực của nguồn âm.
Mỗi một linh kiện đều góp phần tạo nên chất âm trung thực
Việc hoàn toàn thoải mái sáng tạo chỉ có thể đạt được khi có được một nguồn âm trung thực và trong trẻo. Mixer Digital Yamaha QL5 cũng có được chất âm trung thực như các mixer dòng CL. Mỗi một chi tiết, từ khung vỏ đến vị trí các cổng kết nối, bộ nguồn và những linh kiện cũng được phân tích kỹ lưỡng và kết hợp lại với nhau để tạo nên một hệ thống âm thanh chất lượng cao. Những tiếng ồn có thể tác động đến hiệu suất của mixer digital cũng được đánh giá kỹ lưỡng và loại trừ. Clock jitter của hệ thống cũng được phân tích chi tiết và hoàn thiện bằng việc hiệu chỉnh lại những bố trí FPGA bên trong và thiết lập lại đường tín hiệu clock. Tất cả những chi tiết đó cuối cùng không chỉ phải vượt qua những cuộc kiểm tra về kỹ thuật, mà còn phải thông qua những đánh giá bằng tai của những kỹ sư âm thanh nổi tiếng nhất trong ngành.
Bảo tồn giá trị từ các huyền thoại
Yamaha QL5 không chỉ cung cấp những nguồn âm trung thực mà còn đưa ra hàng loạt lựa chọn những bộ xử lý mạnh mẽ để giúp âm thanh của bạn trở nên trau chuốt hơn. Kỹ thuật digital của Yamaha tái tạo chính xác chất lượng và hiệu suất của những thiết bị analog nổi tiếng để cho ra những âm thanh du dương hoặc những kỹ thuật mixing cho diễn thuyết để tạo ra những giọng nói rõ ràng nhất có thể. Những kỹ thuật đó thể hiện sự kính trọng của Yamaha đối với những huyền thoại âm thanh, những người đã tạo nên hầu hết các giá trị âm thanh, mà các giá trị này vẫn tiếp tục hỗ trợ cho các kỹ sư âm thanh ngày nay.
Kỹ thuật VCM và Rupert Neve
Mixer Digital Yamaha QL5 được trang bị tất cả những bộ xử lý có trong dòng mixer CL. Hầu hết những bộ xử lý đó dựa trên kỹ thuật VCM được phát triển bởi “Dr.K” (Toshifumi Kunimoto) và các cộng sự tại “K’s lab”, bộ phận nghiên cứu các kỹ thuật digital của Yamaha. Kỹ thuật VCM có thể mô phỏng chính xác các thiết bị âm thanh analog đến từng chi tiết đặc trưng trong mạch như các điện trở và tụ điện. Những giả lập VCM rất chân thật và giàu nhạc tính. Thậm chí, huyền thoại Rupert Neve, một bậc thầy về âm thanh analog, cũng đã tham gia hợp tác trong việc phát triển những phiên bản VCM cho các thiết bị EQ và compressor Portico 5033 và 5043 của chính ông. Những bộ xử lý này được tích hợp vào trong QL5.
Tích hợp chức năng Dan Dugan Automatic Mixer
Cám ơn sự hợp tác với Dan Dugan Sound Design, nổi tiếng với hệ thống mix các micro tự động với những thuật toán tiên tiến của nó được tích hợp trong Yamaha QL5. Cách thiết lập rất đơn giản: chỉ cần insert bộ xử lý lên đến 16 channel cho việc phân bổ âm lượng tự động cho các micro. Việc điều khiển âm lượng sẽ trở nên nhịp nhàng và tự nhiên như được thực hiện bởi một kỹ sư giàu kinh nghiệm. Hệ thống cũng giảm hú và những hiện tượng cộng hưởng hiệu quả. Cho những ứng dụng diễn thuyết, đặc biệt trong những tình huống ngoài dự kiến, hệ thống này cho phép người sử dụng tập trung vào những chi tiết khác hơn là chỉ lo cân các fader cho những bản mix chất lượng cao.
Thông số kỹ thuật
- Công suất trộn
- Các kênh trộn đầu vào: 64 mono + 8 stereo
- Mix Buses: 16
- Matrices: 8 (Input to Matrix supported)
- Stereo Bus: 1
- Mono: 1
- Cue:1 (Second Cue Bus supported in QL V4.0 or later)

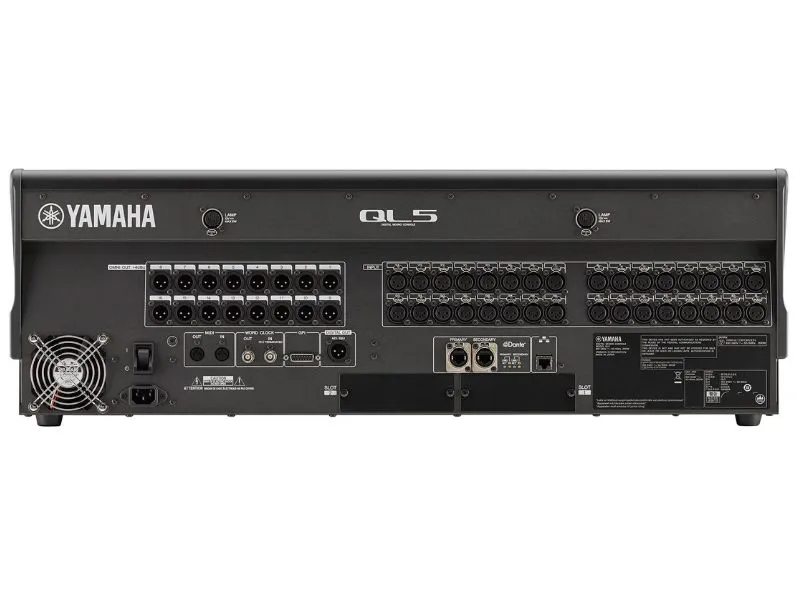

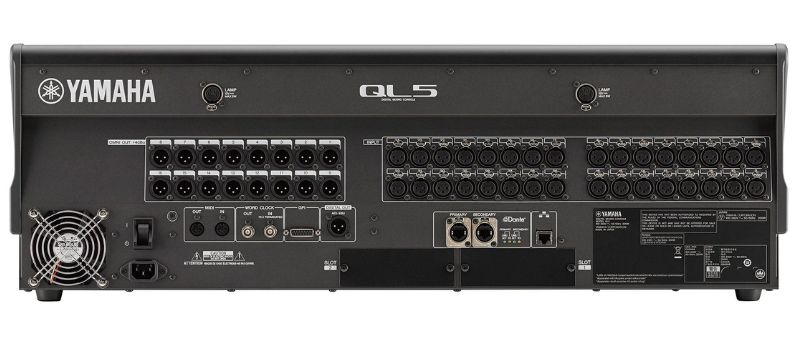

- Kết nối cục bộ
- Analog Inputs: 32
- Analog Outputs: 16
- MY Slots: 2
- Dante I/O: Primary / Secondary
- Digital Out: 1 (AES/EBU)
- GPI: 5 in / 5 out (CL V1.11 or later)
- Word Clock I/O: Yes
- MIDI I/O: In / Out
- External Redundant PSU: No
- Ethernet: Yes
- AC Inlet: V-Lock Type
- Chức năng kênh đầu vào
- Gain Compensation: Yes
- Digital Gain: Yes (-96dB ~ +24dB)
- ATT: -96dB ~ 0dB
- HPF: 20Hz ~ 600Hz, -6 or -12dB/oct Selectable
- PEQ: 4 Band Full PEQ (RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later)
- Dynamics 1: Gate / Ducking / Compressor / Expander (Key-in Filter on the Compressor and Expander in QL V4.0 or later)
- Dynamics 2: Compressor / Compander-H / Compander-S / De-esser
- Input Delay: Yes (0ms ~ 1000ms, frame delay support in QL V3.0 or later)
- Pan: CENTER NOMINAL or LR NOMINAL for monaural input channels in QL V3.1 or later / L-MONO, R-MONO or LR-MONO for stereo input channels in QL V3.1 or later
- DCA Group: 16 (Output DCA support in QL V3.0 or later)
- MUTE Group: 8
- Number of Inserts: 2
- Direct Out: Yes
- Chức năng kênh đầu ra
- PEQ: 4 Band Full PEQ (RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later)
- Dynamics 1: Compressor / Expander / Compander-H / Compander-S
- MUTE Group: 8
- Number of Inserts: 2
- Premium Rack
- Number of Premium Racks: 8
- Mountable Device: RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ / Buss Comp 369 (QL V3.0 or later) / MBC4 (QL V4.0 or later)
- Effect Rack
- Number of Effect Racks: 8
- Number of Effect Programs: 54
- Mountable Device: Effect / 31BandGEQ / Flex15GEQ / 8Band PEQ (QL V3.0 or later)
- GEQ Rack
- Number of GEQ Racks: 8
- Mountable Device: 31BandGEQ / Flex15GEQ / Dugan Automixer / 8Band PEQ (CL V3.0 or later)
(RTA overlay support in QL V3.0 or later, GEQ gain control from the TOUCH AND TURN knob in QL V4.0 or later)
- Dante
- Number of I/O Channels: 64 in / 64 out
- Số thiết bị I/O có thể phát hiện được từ bảng điều khiển *1: 127
- Số thiết bị I/O có thể gắn vào: 24
- Số thiết bị I/O có điều khiển từ xa HA *2: 8
- Dante Patch from Console: Yes
- Recording
- USB Memory Recording: Yes
- DVS Recording: Yes (DVS and Nuendo Live bundled)
- Broadcast Functions
- 5.1 Surround Panning: Yes (QL V3.0 or later)
- Surround Monitor: Yes (QL V3.0 or later)
- Mix Minus: Yes (QL V3.0 or later)
- L-Mono / R-Mono / LR-Mono: Yes (QL V3.0 or later)
- Monitor
- Solo Mode: Yes Yes (QL V4.0 or later)
- Second Cue Bus (allows the MATRIX 7/8 to be used as a CUE B bus): Yes (QL V4.0 or later)
- Oscillator: Sine Wave 1ch / Sine Wave 2ch (QL V3.0 or later) / Pink Noise / Burst Noise
- Other Functions
- Port to Port: Yes
- RTA: Yes (QL V3.0 or later)
- Output Port Delay: Yes (0ms ~ 1000ms, frame delay support in QL V3.0)
- Cascade: Yes
- User Level: Yes
- Help File: Yes
- Channel Link: Yes Yes (Output Channel Link support in QL V3.0 or later)
- Channel Copy/Move: Yes
- Control & Monitoring for Digital Wireless Receivers: Shure ULXD4D/ULXD4Q (QL V4.0 or later)
- User Interface
- Display: 10 inch Touch Panel
- Centralogic Section: No
- Faders: 32 + 2
- Selected Channel Encoders: Gain, HPF, PEQ (controls for a selected band), Dynamics 1/2(Threshold only), Pan
- Channel Encoder: No
- Channel Name / Color Display: Yes
- Custom Fader Banks: Yes (customized for all faders in a lump, MASTER fader of FADER BANK A in QL V4.0 or later)
- User Defined Keys: 12 (x 4 banks in QL V3.0 or later)
- User Defined Knobs: 4 (on-screen)
- Touch and Turn Knob: Yes
- Monitor Level Knob: Yes (on-screen)
- Wooden Arm Rest: No
- iPad Stay: Yes
- Rack-mounting: No
- Software
- Editor: QL Editor (Win/Mac, CSV files import/export in QL Editor V4.0.0 or later)
- StageMix: QL StageMix (iPad app)
- MonitorMix: Yes (QL V4.00 or later)
- Console File Converter: Yes (Win/Mac)
*1) Đây là số thiết bị tối đa được hiển thị trong DANH SÁCH THIẾT BỊ TRỰC TUYẾN của CÀI ĐẶT Dante. Chỉ các thiết bị được hiển thị trong danh sách mới có thể được gắn vào từ bảng điều khiển.
*2) Mỗi tủ rack trong điều khiển REMOTE HA ASSIGN có thể có tối đa 32 kênh
- Sampling frequency rate (Internal): 44.1kHz / 48kHz
- Tổng độ méo sóng hài: Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, INPUT to OMNI OUT, Input Gain= Min.
- Đáp tuyến tần số: +0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, INPUT to OMNI OUT
- Nhiễu đầu vào tương đương: -128dBu typ., Equivalent Input Noise, Input Gain=Max
- Nhiễu đầu ra thặng dư: -88dBu, Residual output noise, ST master off
- Crosstalk: -100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min.
- Kích thước (W x H x D): 828mm(32.6in) x 272mm(10.7in) x 563mm(22.2in)
- Trọng lượng: 21.8kg(48.1lb)
- Nguồn điện yêu cầu: 100-240V 50/60Hz
- Năng lượng tiêu thụ: 200W
