Trung tâm Văn hóa - Điện ảnh tỉnh Bình Thuận tổ chức nhiều chương trình nghệ thuật ngoài trời: sân khấu dựng trên bãi biển, sân khấu chắn ngang tuyến phố vào dịp lễ. Năm 2024, Sunaudio thực hiện gói thầu mua sắm thiết bị âm thanh của Trung tâm, gồm hệ thống âm thanh lưu động dùng loa line array Outline (Ý), mixer Allen & Heath SQ6 và thiết bị ánh sáng sân khấu ngoài trời, đóng trong thùng lưu diễn Sunaudi để chở đi diễn ở nhiều địa điểm. Bài này ghi lại cấu hình âm thanh ánh sáng, cách đóng thùng và những gì chúng tôi bàn giao cho đội kỹ thuật của Trung tâm.

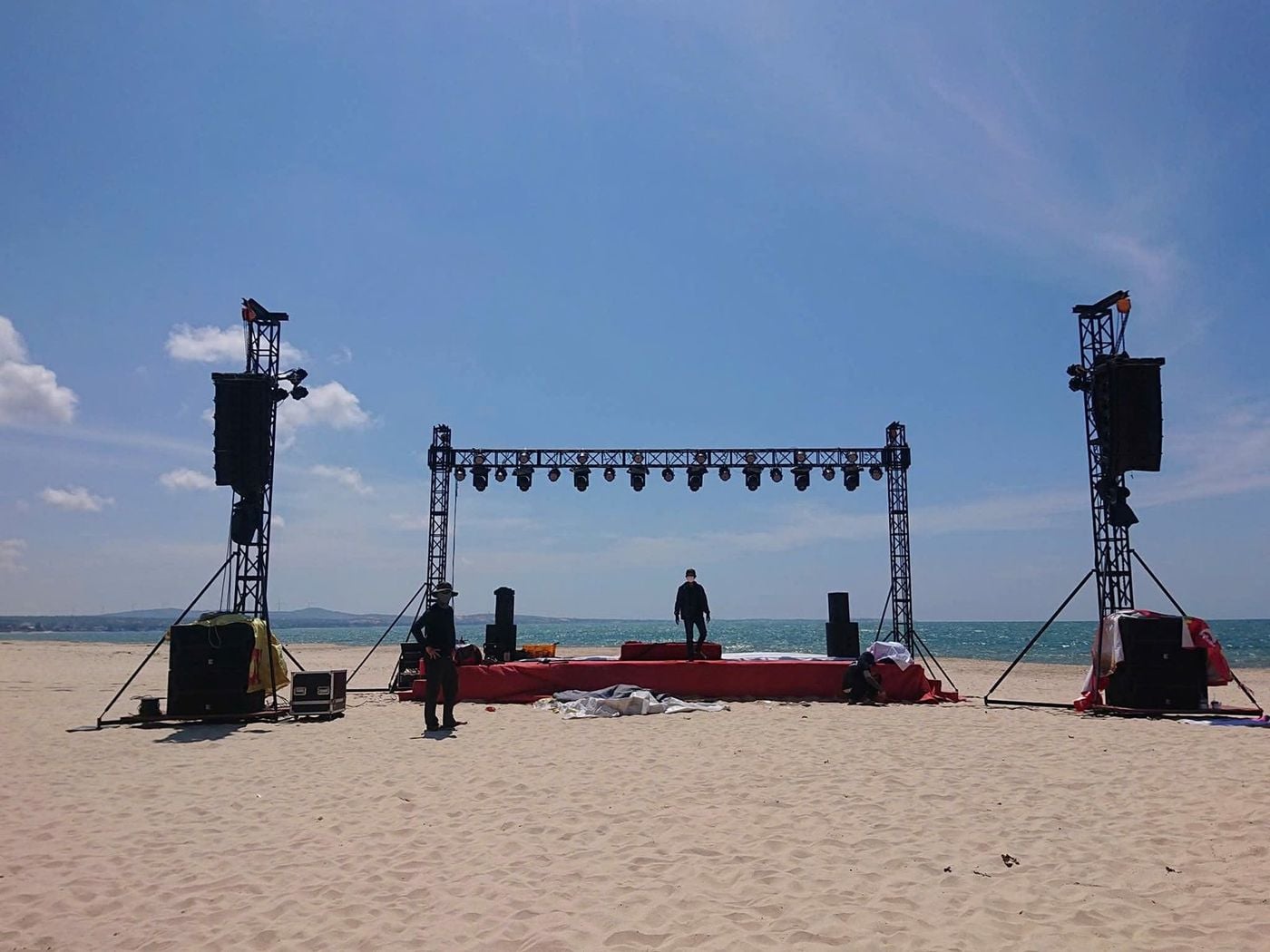

Sân khấu chương trình nghệ thuật dựng trên bãi biển, loa line array treo trên cột khung hai bên

Bài Toán: Âm Thanh Lưu Động Cho Sân Khấu Bãi Biển Và Đường Phố

Hội trường thì loa treo một chỗ, chỉnh một lần là xong. Chương trình của Trung tâm thì khác: hôm nay dựng sân khấu trên cát sát mép nước, tuần sau chắn một đoạn đường trong thành phố. Mỗi lần là một lần chở, dựng, treo loa, chỉnh lại từ đầu, rồi tháo ra chở về.

Từ đó có mấy yêu cầu cụ thể:

• Loa phải phủ được khán giả đứng ngoài trời, không có tường để dội âm như trong hội trường, nên cần loa line array treo cao, tiếng đi xa và đều từ phía trước sân khấu đến cuối khu khán giả.
• Thiết bị chịu được cát, gió biển và việc chở đi chở lại nhiều lần trong năm. Cục đẩy, mixer mà để trần lên xe tải thì sớm hỏng giắc, hỏng núm.
• Kỹ thuật viên của Trung tâm tự vận hành được sau khi bàn giao, không phải lần nào cũng gọi đơn vị bên ngoài.
• Dựng nhanh: sân khấu bãi biển thường chỉ có buổi chiều để treo loa, chạy thử trước khi khán giả đến.

Giải Pháp: Line Array Outline Mantas 28, Cục Đẩy M 5000-4 Và Bộ Xử Lý iP24

Chúng tôi đề xuất dàn loa chính là loa line array Outline Mantas 28, dòng loa dải trung và cao dùng làm hệ thống chính cho nhà hát, lễ hội quy mô vừa và nhỏ. Bốn thùng loa treo trên hai khung treo Outline, chia hai bên sân khấu.

Loa được kéo bằng cục đẩy Outline M 5000-4 (4 kênh) và bộ xử lý Outline iP24 để chia dải, chỉnh EQ, delay và giới hạn công suất cho loa. Dùng cục đẩy và bộ xử lý cùng hãng với loa giúp việc chỉnh hệ thống gọn hơn: thông số cho loa được lưu trong bộ xử lý, mỗi lần đổi địa điểm kỹ thuật viên chỉ chỉnh thêm theo sân khấu thay vì làm lại từ đầu.

Thiết bị	Số lượng	Vai trò trong hệ thống
Loa line array Outline Mantas 28	4 thùng	Loa chính, treo hai bên sân khấu
Khung treo loa Outline	2 bộ	Treo và chỉnh góc cụm loa
Cục đẩy công suất Outline M 5000-4	1	Kéo loa chính
Bộ xử lý âm thanh Outline iP24	1	Chia dải, EQ, delay, bảo vệ loa
Mixer digital Allen & Heath SQ6	1	Trộn âm tại bàn điều khiển (FOH)
Thùng lưu diễn Sunaudi cho loa và mixer	7 thùng	Bảo vệ thiết bị khi vận chuyển
Dây loa Outline, dây tín hiệu Sommer, giắc Neutrik	Theo hệ thống	Đấu nối loa, tín hiệu từ sân khấu về bàn mixer

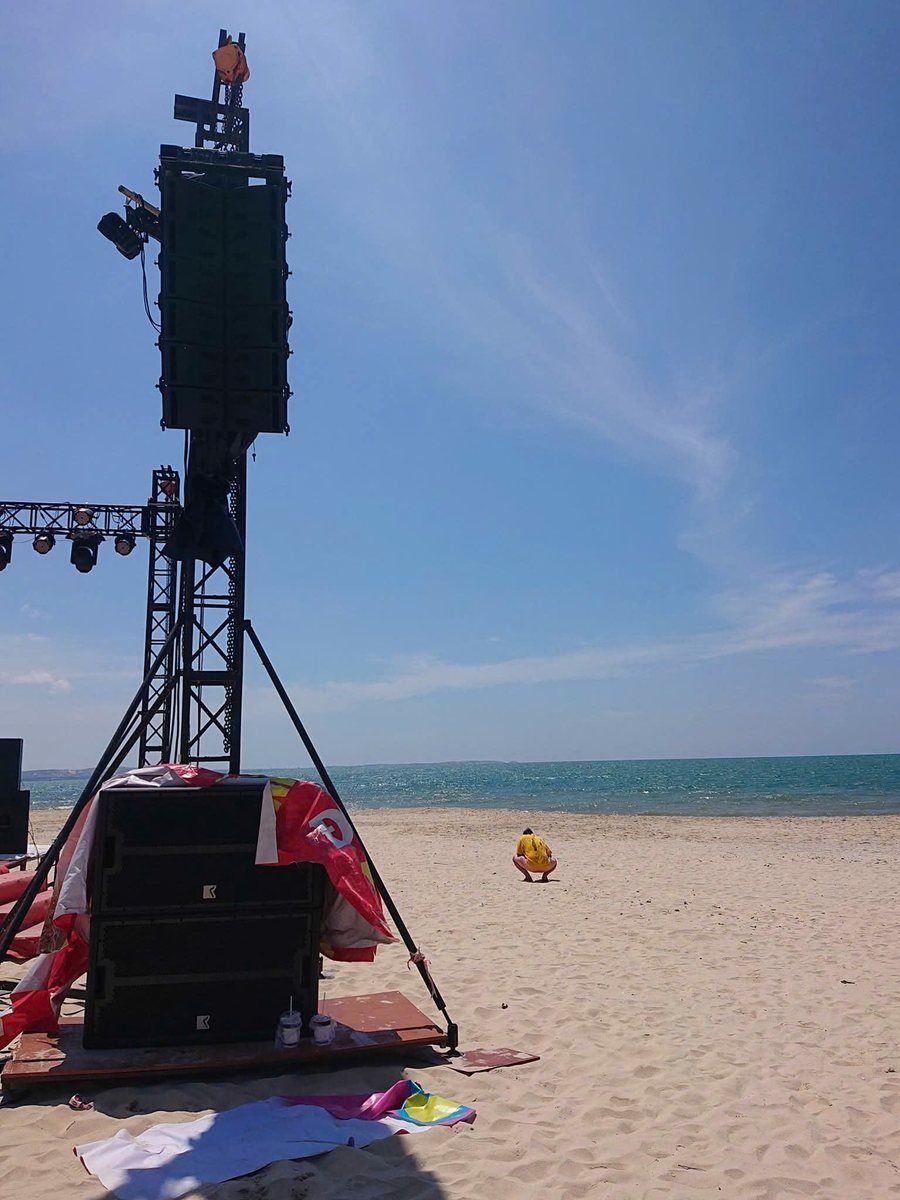

Cột treo loa trên bãi cát: loa được treo cao để tiếng phủ đều khu khán giả

Thông tin thêm về các dòng loa của hãng có ở trang loa Outline (Ý) và danh mục loa line array trên sunaudio.net.

Mixer Allen & Heath SQ6 Cho Bàn Điều Khiển Ngoài Trời

Mỗi chương trình của Trung tâm có danh sách tiết mục khác nhau: tốp ca, đơn ca, múa, nhạc cụ dân tộc. Với mixer digital Allen & Heath SQ6, kỹ thuật viên lưu sẵn cảnh (scene) cho từng tiết mục và chuyển bằng một nút bấm, thay vì vặn lại từng núm như mixer analog. Cấu hình của một chương trình cũng lưu lại được, lần sau diễn lại chỉ cần mở ra.

Bàn mixer đặt ngoài trời, dưới tán cây hay giữa bãi cát, nên SQ6 cũng nằm trong thùng Sunaudi riêng: mở nắp là làm việc, xong show đóng nắp lại là chở đi.

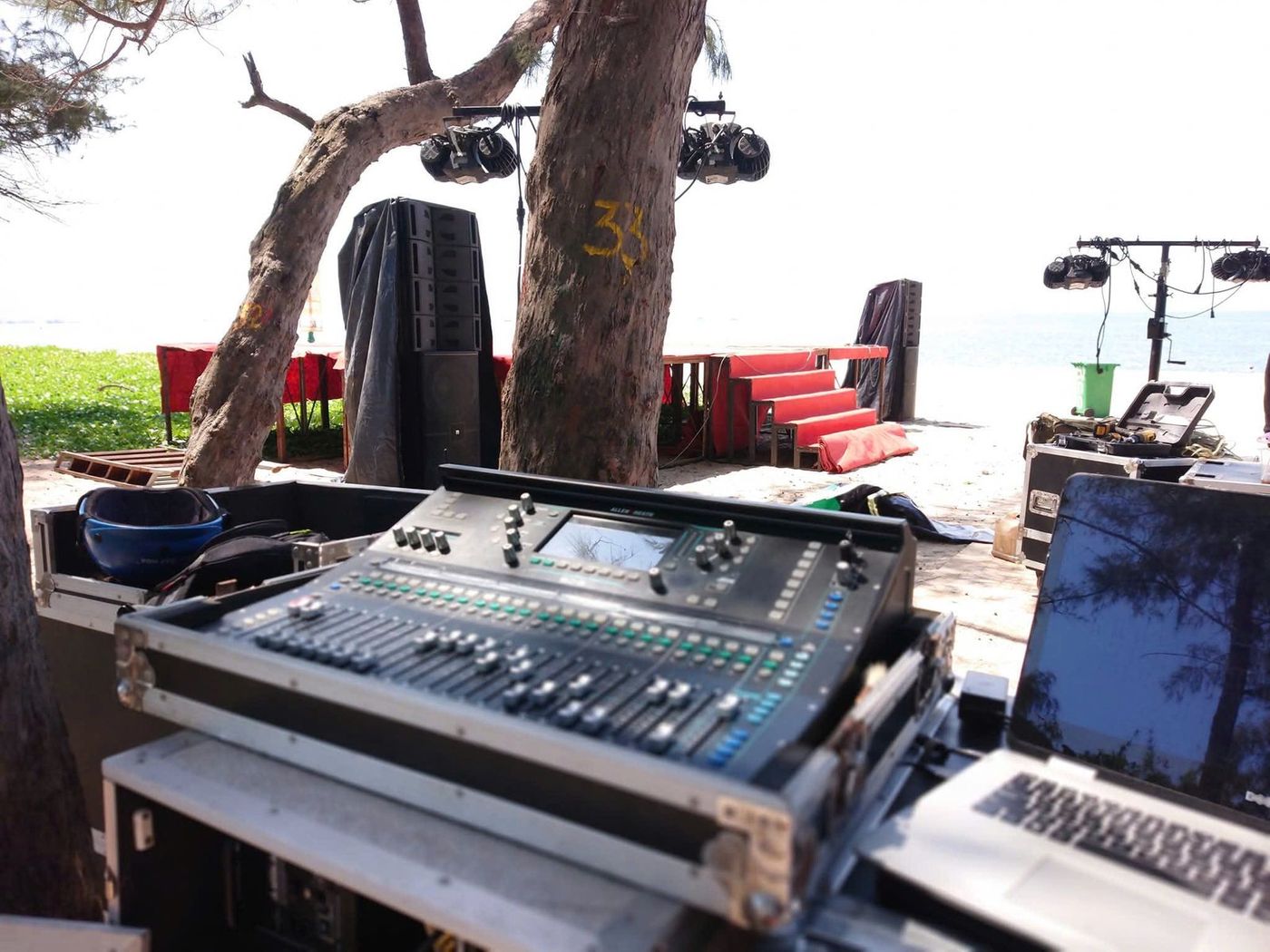

Mixer Allen & Heath SQ6 đặt trong thùng lưu diễn tại bàn điều khiển ngoài trời

Thùng Lưu Diễn Sunaudi Sản Xuất Tại Xưởng Sơn Kỳ

Với hệ thống lưu động, thùng đựng quan trọng không kém thiết bị bên trong. Gói thầu có 6 thùng đựng loa và 1 thùng đựng mixer, do xưởng Sunaudi ở 25/43 Sơn Kỳ (TP.HCM) đóng theo kích thước của từng thiết bị để loa và mixer nằm khít trong thùng, không xô lệch khi xe chạy.

Ở hiện trường, bộ xử lý và cục đẩy nằm trong tủ rack lưu diễn: mở nắp, cắm nguồn và dây tín hiệu là chạy, không phải tháo lắp từng thiết bị. Dây tín hiệu Sommer, giắc Neutrik và dây loa Outline đi kèm hệ thống để đấu nối từ sân khấu về bàn mixer.

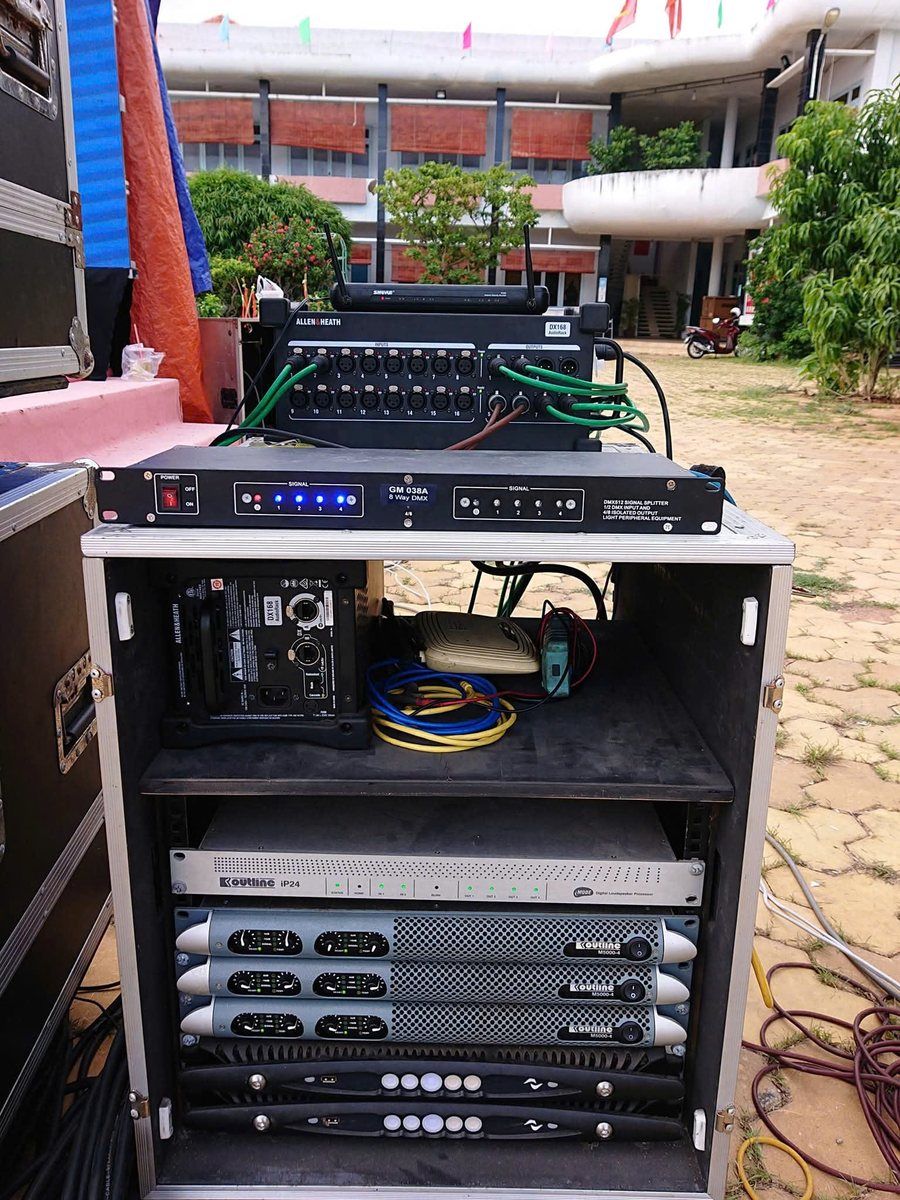

Tủ rack lưu diễn tại hiện trường, bộ xử lý và cục đẩy lắp sẵn bên trong

Ánh Sáng Sân Khấu Ngoài Trời Cho Chương Trình Lưu Động

Gói thầu của Trung tâm gồm cả âm thanh và ánh sáng. Ánh sáng cho sân khấu lưu động có yêu cầu riêng: đèn treo trên khung giàn dựng tạm, chịu gió và hơi muối ở bãi biển, và phải đủ mạnh để nhìn rõ khi trời còn sáng lúc chương trình bắt đầu.

• Đèn moving head treo trên khung giàn phía trên sân khấu, tạo cột sáng và hiệu ứng chuyển động cho các tiết mục ca nhạc. Cách chọn đèn cho sân khấu chở đi diễn nhiều nơi có trong bài đèn moving head cho thuê sự kiện.
• Đèn phủ màu cho mặt sân khấu và phông, đổi màu theo từng tiết mục. Phân biệt các loại đèn xem bài đèn beam, spot, wash khác nhau thế nào.
• Bàn điều khiển đèn đặt cạnh mixer ở khu điều khiển, để kỹ thuật viên dựng cảnh đèn theo kịch bản chương trình.

Khi đèn và loa cùng treo trên một khung giàn, cần tính tải trọng và vị trí chung từ đầu: đèn không che hướng phát của loa, dây tín hiệu đèn và dây loa đi riêng để không gây nhiễu. Nhà hát, trung tâm văn hóa cần tư vấn cấu hình đèn có thể xem trang giải pháp đèn sân khấu.

Lắp Đặt, Chạy Thử Và Đào Tạo Kỹ Thuật Viên

Phần bàn giao không dừng ở việc giao thiết bị. Chúng tôi lắp đặt, chạy thử toàn hệ thống và đào tạo trực tiếp cho kỹ thuật viên của Trung tâm:

1. Treo loa line array lên khung, chỉnh góc giữa các thùng loa theo khoảng cách tới khán giả.
2. Đấu nối loa, cục đẩy, bộ xử lý iP24 và kiểm tra từng đường tín hiệu.
3. Thao tác trên mixer SQ6: tạo kênh, lưu và gọi scene, chỉnh EQ micro, xử lý hú khi micro đứng gần loa.
4. Vận hành bàn điều khiển đèn, gọi cảnh đèn cho từng tiết mục.
5. Quy trình tháo, đóng thùng và vận chuyển để thiết bị không va đập.

Khi Trung tâm tổ chức chương trình, đội kỹ thuật Sunaudio hỗ trợ tại chỗ cùng kỹ thuật viên Trung tâm. Thiết bị được bảo hành 12 tháng.

Kết Quả: Chương Trình Nghệ Thuật Trên Bãi Biển Và Đường Phố

Hệ thống đã phục vụ các chương trình nghệ thuật của Trung tâm ở cả hai kiểu sân khấu: sân khấu trên bãi biển với khán giả ngồi trên cát, và sân khấu dựng giữa tuyến phố vào buổi tối. Bàn điều khiển do chính kỹ thuật viên của Trung tâm Văn hóa - Điện ảnh Bình Thuận vận hành.

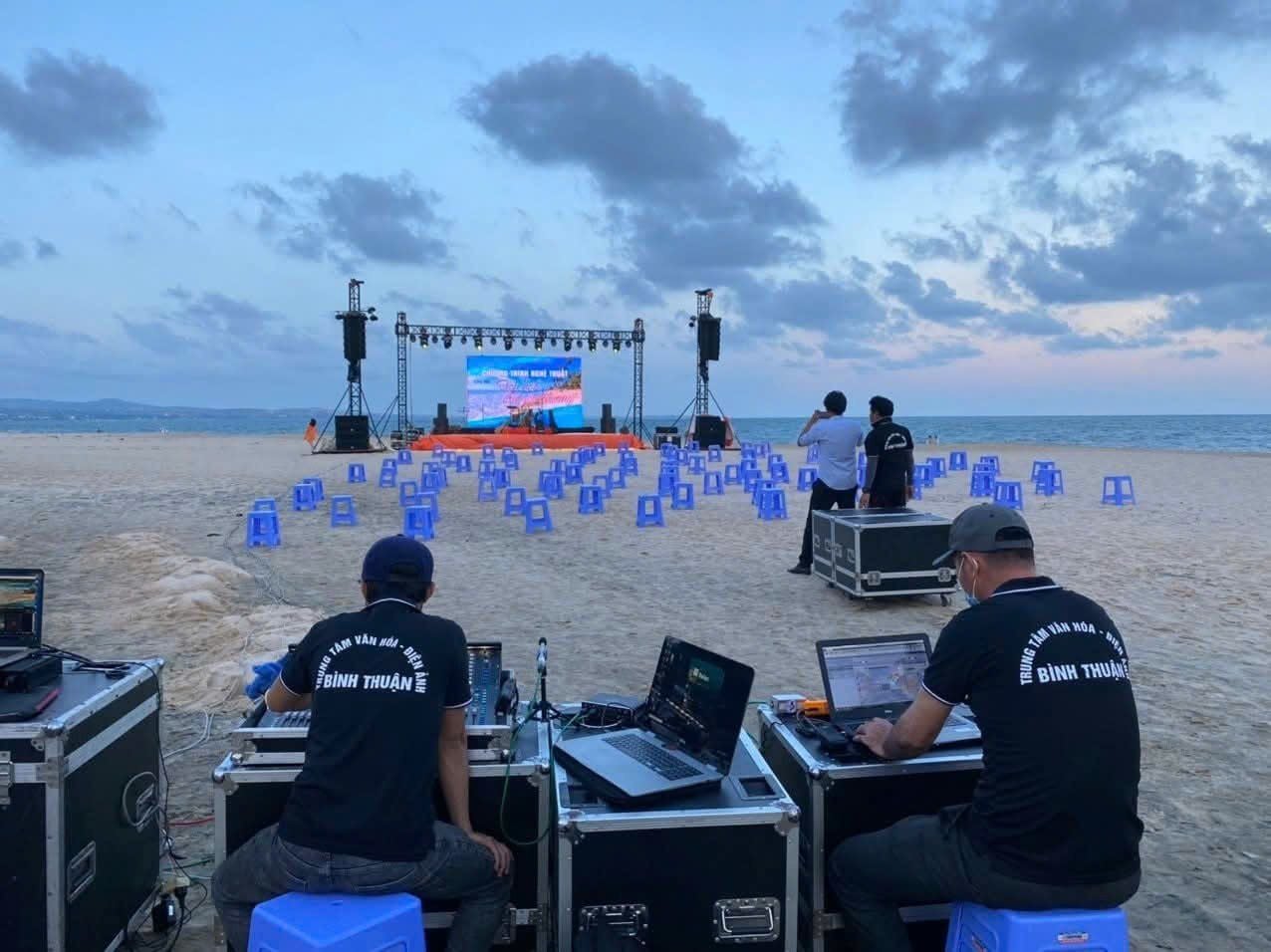

Kỹ thuật viên Trung tâm vận hành bàn điều khiển trong chương trình nghệ thuật trên bãi biển

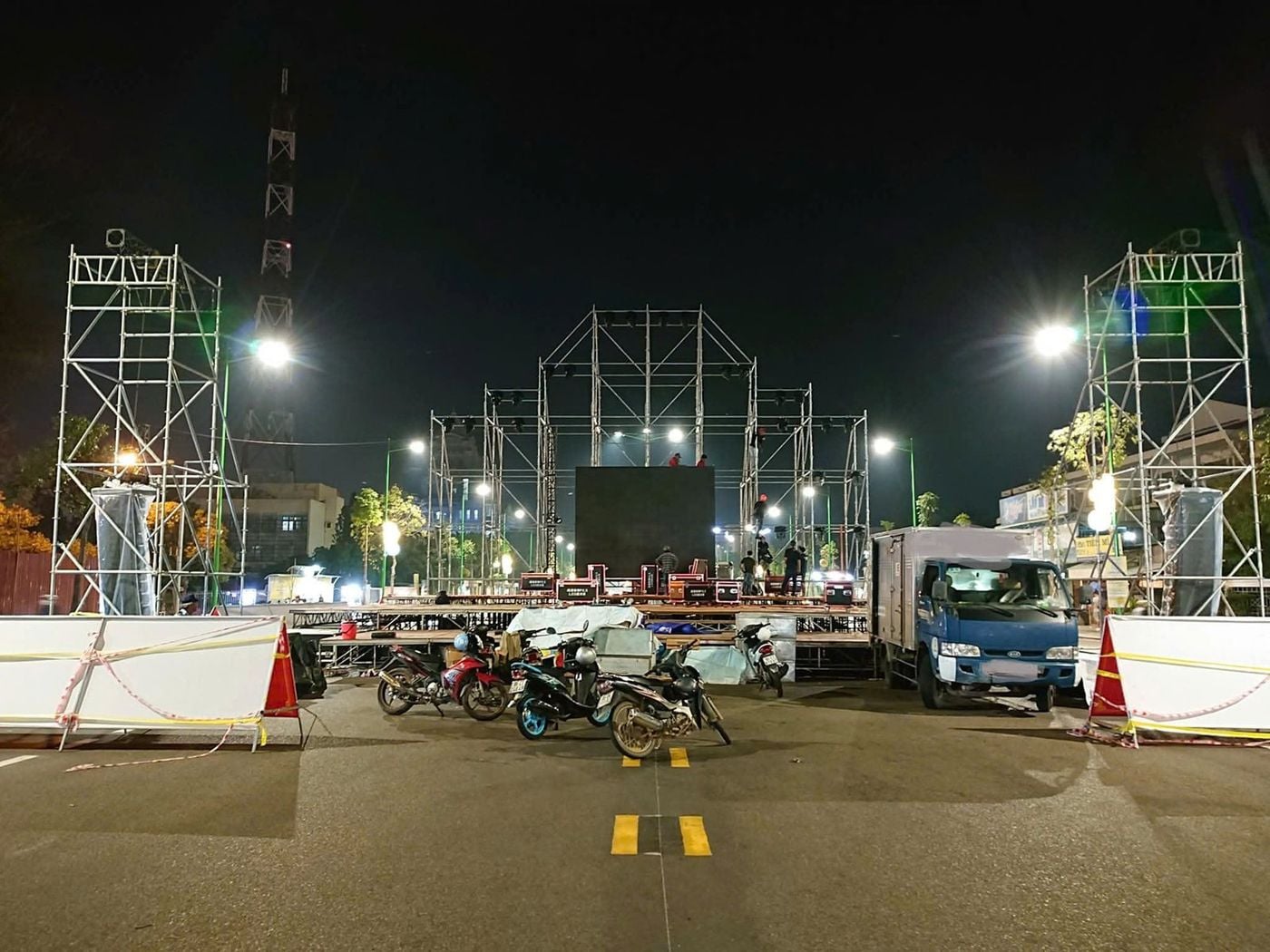

Sân khấu dựng giữa tuyến phố, chuẩn bị cho chương trình buổi tối

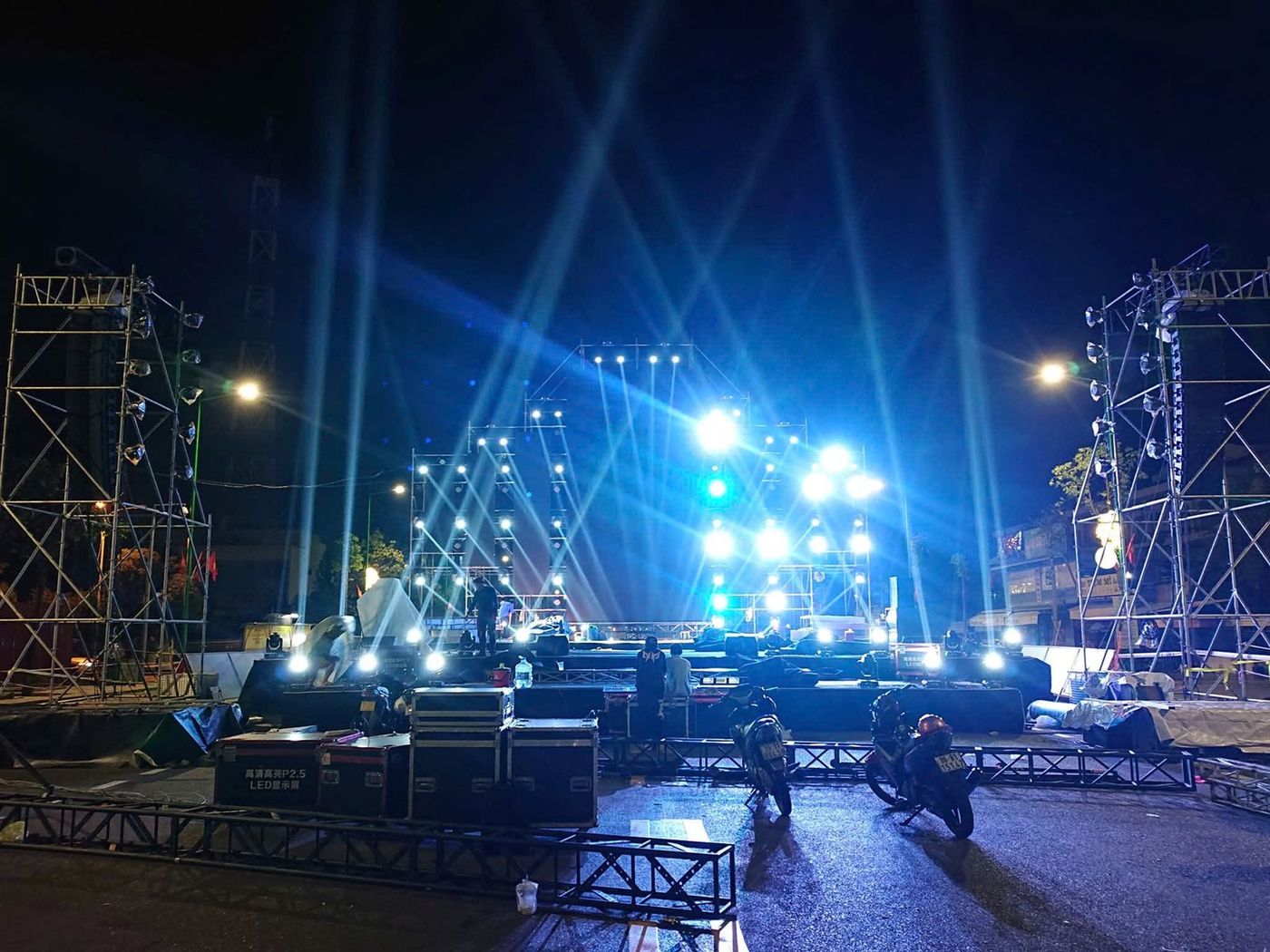

Sân khấu đường phố lên đèn trong đêm diễn: cột sáng từ đèn moving head trên khung giàn

Ngoài bãi biển và đường phố, Trung tâm còn tổ chức chương trình tại sân vận động. Ở đây loa được treo trên giàn khung cao, thiết bị chở đến trong thùng lưu diễn và dựng ngay tại sân.

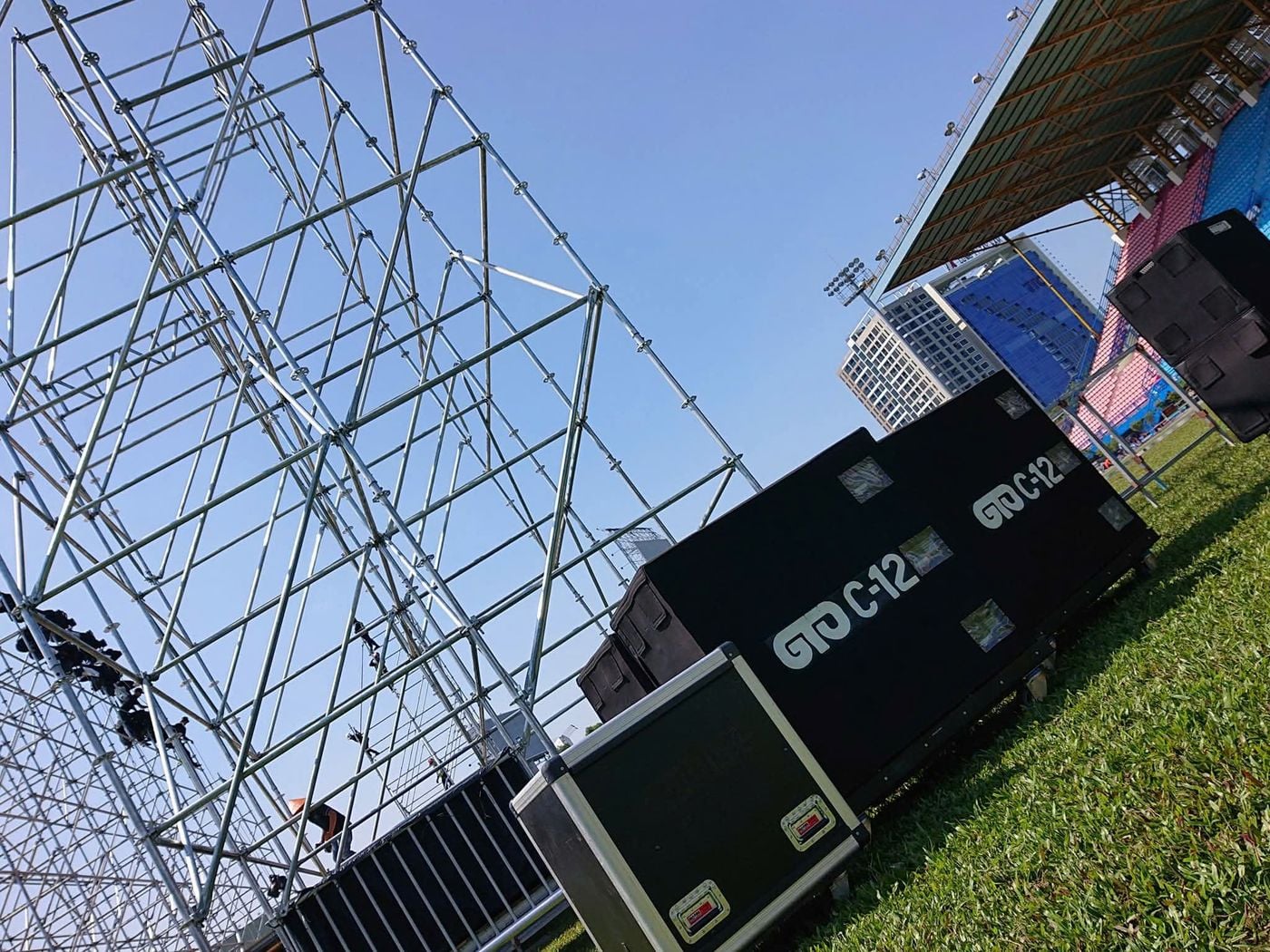

Dựng giàn khung, thùng lưu diễn chứa loa tập kết tại sân vận động

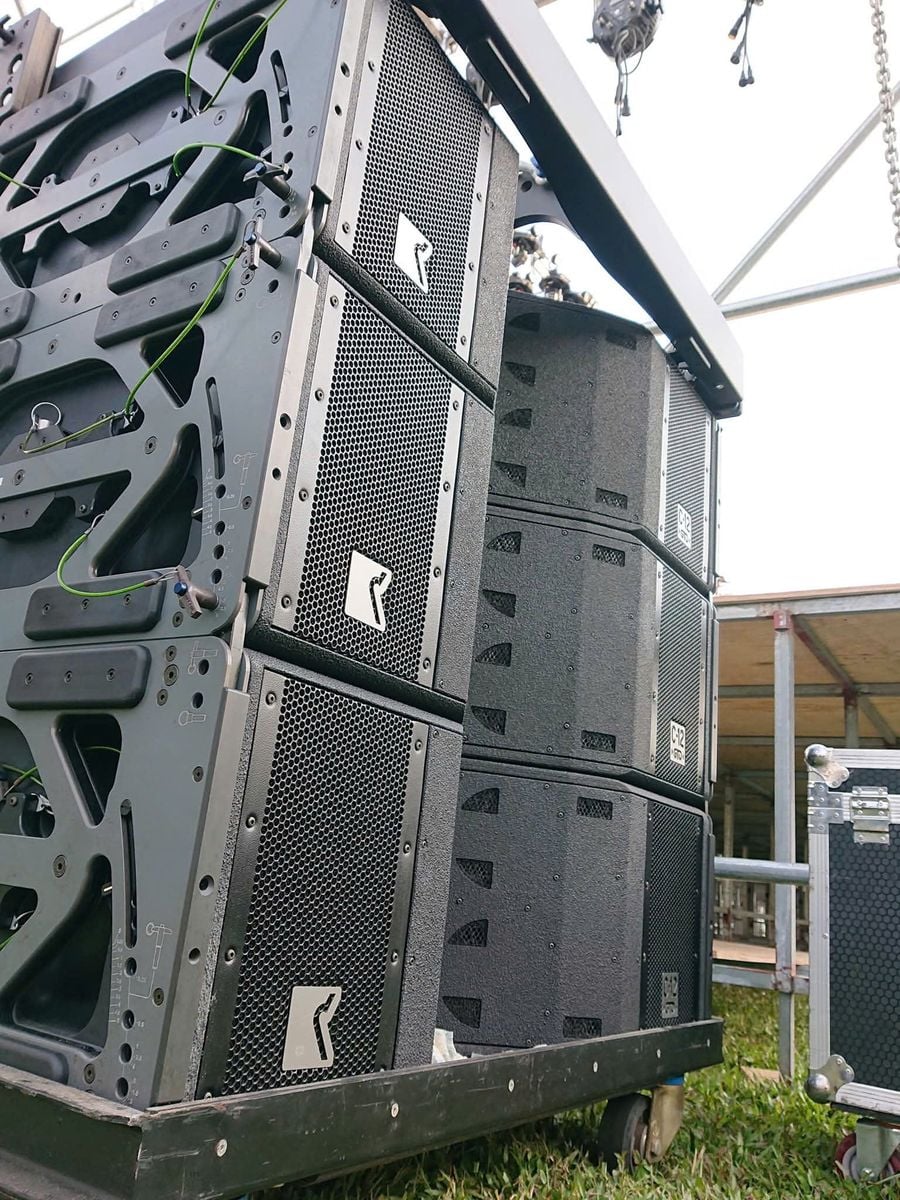

Cụm loa line array chuẩn bị treo lên giàn khung

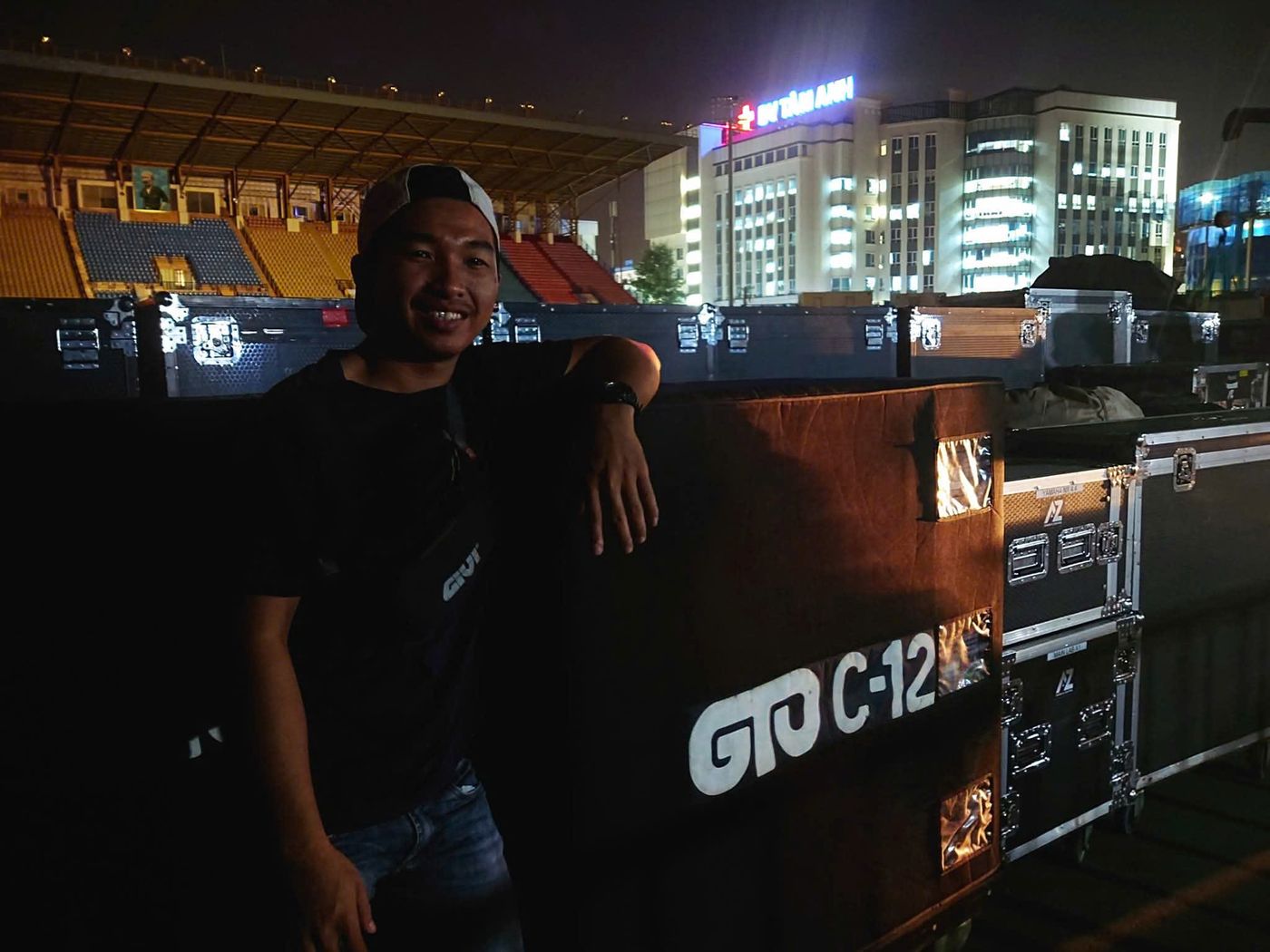

Kiểm tra hệ thống loa tại sân vận động trước giờ diễn

Sunaudio Với Các Trung Tâm Văn Hóa Và Đoàn Nghệ Thuật

Từ năm 2000, Sunaudio làm việc với hơn 30 sở văn hóa tỉnh, cung cấp thiết bị cho trung tâm văn hóa và đoàn nghệ thuật từ cấp xã đến cấp tỉnh. Cũng ở Bình Thuận, năm 2021 chúng tôi đã cung cấp âm thanh sân khấu ngoài trời cho Nhà hát Ca múa nhạc Biển Xanh, hệ thống phục vụ đêm Countdown 2021 của tỉnh. Gần đây có thêm âm thanh ánh sáng Trung tâm Văn hóa Nghệ thuật tỉnh Tây Ninh và Đoàn Nghệ thuật Cải lương Vàm Cỏ, đều dùng loa line array Outline. Khác với hai công trình đó (lắp trong hội trường, nhà hát), Bình Thuận là hệ thống thuần lưu động cho sân khấu ngoài trời. Các công trình khác xem ở chuyên mục công trình.

Câu Hỏi Thường Gặp

Ánh sáng sân khấu ngoài trời lưu động cần lưu ý gì?
Đèn treo trên khung giàn dựng tạm nên phải tính tải trọng chung với loa, bố trí để không che hướng phát của loa, và có thùng đựng riêng khi vận chuyển. Diễn ở bãi biển thì cần chú ý gió và hơi muối.

Âm thanh lưu động ngoài trời nên dùng loa line array hay loa full thường?
Khán giả đông và đứng xa sân khấu thì nên dùng line array treo cao, tiếng phủ đều từ phía trước sân khấu đến cuối khu khán giả. Loa full đặt trên chân hợp với sân khấu nhỏ, khán giả gần.

Vì sao hệ thống lưu động cần thùng lưu diễn riêng?
Thiết bị bị chở, khiêng, dựng tháo nhiều lần mỗi năm. Thùng đóng khít theo thiết bị giúp tránh va đập, hỏng giắc khi vận chuyển, và dựng nhanh hơn vì thiết bị đã nằm sẵn trong thùng, tủ rack.

Kỹ thuật viên của trung tâm có tự vận hành được mixer số không?
Được, nếu có đào tạo khi bàn giao. Với Bình Thuận, chúng tôi hướng dẫn trực tiếp trên mixer SQ6 và hỗ trợ kỹ thuật tại chương trình.
