Âm Thanh Ánh Sáng Nhà Hát Nghệ Thuật Đồng Nai

Hệ thống âm thanh ánh sáng Nhà hát Nghệ thuật Đồng Nai (cải tạo 2024), khán phòng khoảng 500 ghế: loa line array Outline Eidos 265 LA, sub FLYSUB15, mixer Yamaha QL1, micro cài tai Sennheiser, đèn LQE LB380 và PC200D.

Năm 2024, Nhà hát Nghệ thuật Đồng Nai được sửa chữa, cải tạo và nâng cấp. Sunaudio thực hiện gói thầu số 2 của công trình: cung cấp và lắp đặt hệ thống âm thanh ánh sáng nhà hát cho khán phòng khoảng 500 ghế. Phần âm thanh dùng loa line array Outline (Ý) treo hai bên sân khấu và mixer Yamaha QL1. Phần ánh sáng dùng đèn moving head beam và đèn LED par của LQE, hãng đèn mà Sunaudio là nhà phân phối độc quyền tại Việt Nam.

Khán phòng Nhà hát Nghệ thuật Đồng Nai: hai cụm loa line array treo hai bên sân khấu, đèn beam chạy thử

Yêu Cầu Âm Thanh Ánh Sáng Của Nhà Hát Nghệ Thuật

Nhà hát nghệ thuật cấp tỉnh diễn nhiều thể loại trên cùng một sân khấu: ca nhạc có ban nhạc sống, múa, kịch, cải lương, lễ hội của tỉnh. Hội trường họp chỉ cần nghe rõ tiếng nói; nhà hát thì phải đủ lực cho tiết mục ca nhạc mà vẫn giữ rõ lời thoại của vở diễn. Với khán phòng khoảng 500 ghế, yêu cầu cụ thể là:

• Tiếng phủ đều từ hàng ghế đầu đến hàng ghế cuối, không hàng nào quá to hay quá nhỏ.
• Loa treo gọn hai bên sân khấu, không che tầm nhìn và không lấn chỗ của cảnh trí.
• Micro cho diễn viên vừa hát vừa múa, rảnh hai tay.
• Ánh sáng đủ cho nhiều thể loại: cột sáng hiệu ứng cho ca nhạc, phủ màu êm cho kịch và cải lương.

Hệ Thống Loa Outline: Eidos 265 LA Và FLYSUB15

Dàn loa chính gồm 8 thùng loa line array Outline Eidos 265 LA, chia hai cụm treo hai bên sân khấu. Mỗi cụm có một loa sub Outline FLYSUB15 (bass 15 inch) treo trên cùng, bên dưới là 4 thùng Eidos 265 LA. Eidos 265 LA có phụ kiện treo tương thích với FLYSUB15, nên sub và loa chính treo chung một khung, không phải đặt sub dưới sàn chiếm chỗ cạnh sân khấu.

Cụm loa treo bằng khung treo Outline và pa lăng 2 tấn, xích 10 m. Kéo lên, hạ xuống để chỉnh góc hay bảo trì đều làm tại chỗ, không phải dựng giàn giáo lại mỗi lần.

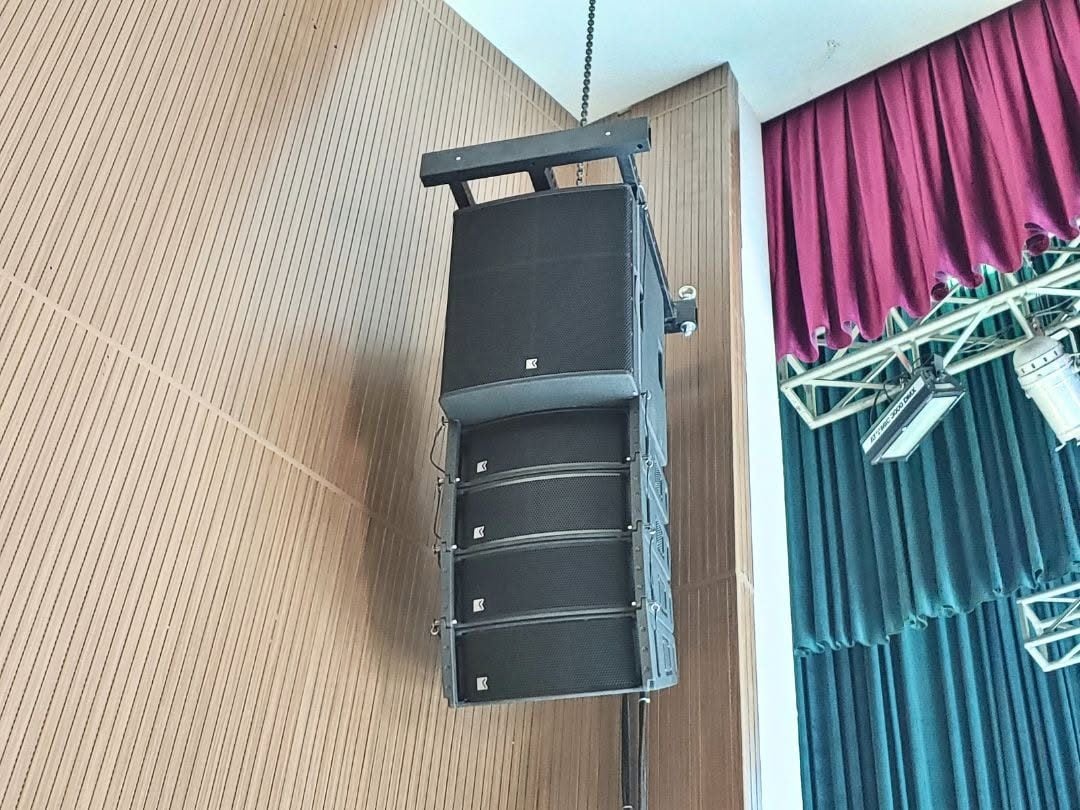

Một cụm loa: sub FLYSUB15 treo trên cùng, 4 loa Eidos 265 LA bên dưới

Loa được kéo bằng 3 cục đẩy Outline T Five có DSP, cùng bộ xử lý Outline iP24 để chia dải, chỉnh EQ, delay cho từng cụm loa. Dây loa Outline được làm sẵn theo ba chiều dài: 25 m, 10 m và 0,7 m (nối giữa các thùng trong cụm).

Thiết bị	Số lượng	Vai trò
Loa line array Outline Eidos 265 LA	8	Loa chính, 4 thùng mỗi bên
Loa sub Outline FLYSUB15	2	Dải trầm, treo chung cụm với loa chính
Cục đẩy Outline T Five (có DSP)	3	Kéo loa chính và loa sub
Bộ xử lý Outline iP24	1	Chia dải, EQ, delay cho hệ thống
Khung treo Outline, pa lăng 2 tấn	2 bộ	Treo và nâng hạ cụm loa
Mixer digital Yamaha QL1 + stage box Yamaha Tio1608-D	1 + 1	Trộn âm, nhận tín hiệu từ sân khấu qua mạng Dante
Micro không dây cài tai Sennheiser	8 bộ	Cho diễn viên vừa hát vừa múa
Đèn moving head beam LQE LB380	8	Cột sáng hiệu ứng
Đèn LED par LQE PC200D (4x80W)	32	Phủ màu sân khấu
Bóng đèn beam 230W	32	Thay bóng cho đèn beam sẵn có của nhà hát

Loa Outline Eidos đóng thùng nguyên đai từ Ý, tập kết tại nhà hát trước khi lắp

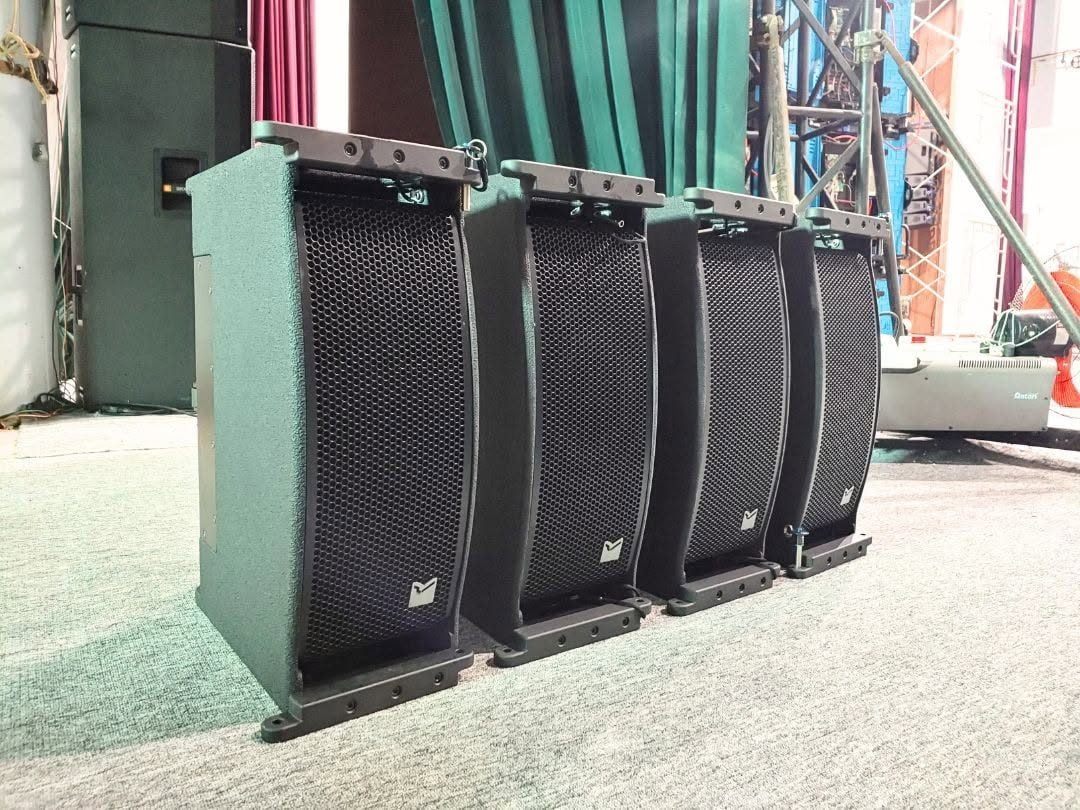

4 thùng Eidos 265 LA trước khi ghép cụm treo

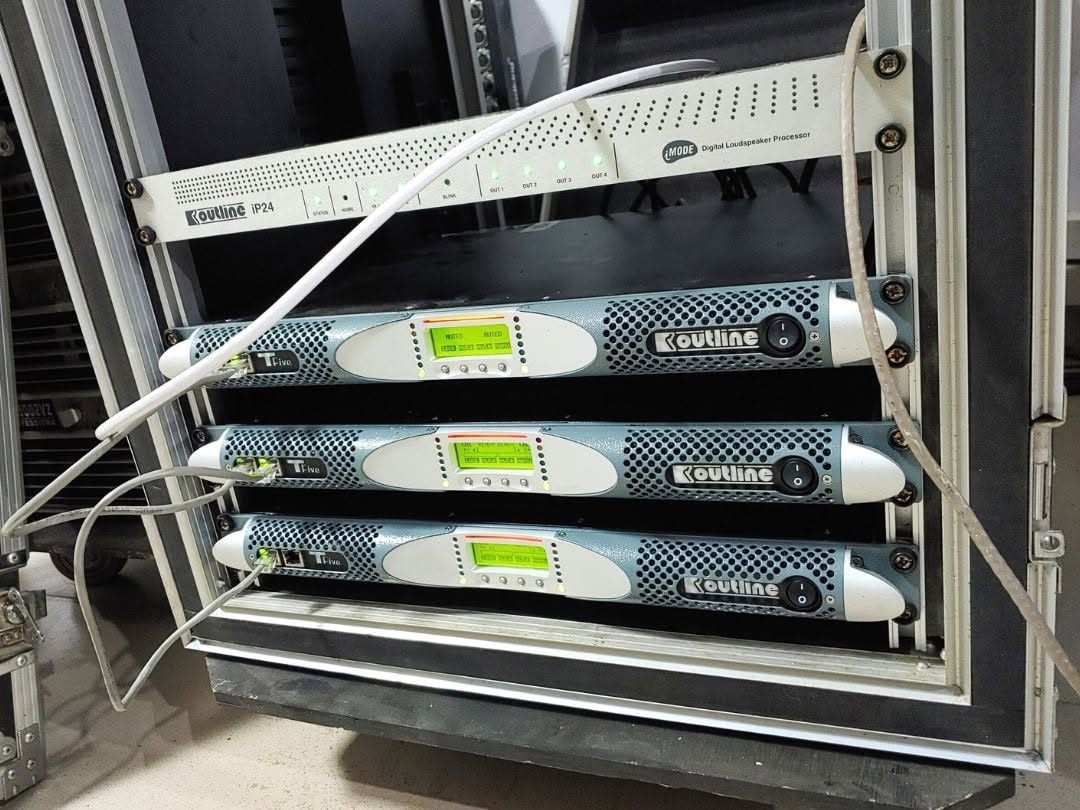

Tủ máy: bộ xử lý Outline iP24 và 3 cục đẩy Outline T Five

Các dòng loa khác của hãng xem ở trang loa Outline (Ý). So sánh loa line array với loa thùng cho hội trường, nhà hát có trong bài loa line array và loa thùng.

Mixer Yamaha QL1, Stage Box Dante Và Micro Cài Tai Sennheiser

Bàn điều khiển dùng mixer digital Yamaha QL1 (32 kênh mono, 8 stereo, 16 + 2 fader), đi kèm stage box Yamaha Tio1608-D đặt ở sân khấu. Micro và nhạc cụ cắm vào stage box, tín hiệu chạy về bàn mixer qua một sợi cáp mạng Dante thay cho bó dây tín hiệu nhiều lõi kéo dọc khán phòng. Kỹ thuật viên lưu sẵn cảnh (scene) cho từng chương trình, vở diễn và gọi lại bằng một nút bấm.

8 bộ micro không dây cài tai Sennheiser dành cho diễn viên vừa múa vừa hát: micro sát má, bộ phát cài sau lưng, tiếng đều khi diễn viên xoay người hay di chuyển. Cách chọn micro không dây cho hội trường, nhà hát xem thêm bài micro không dây hội trường.

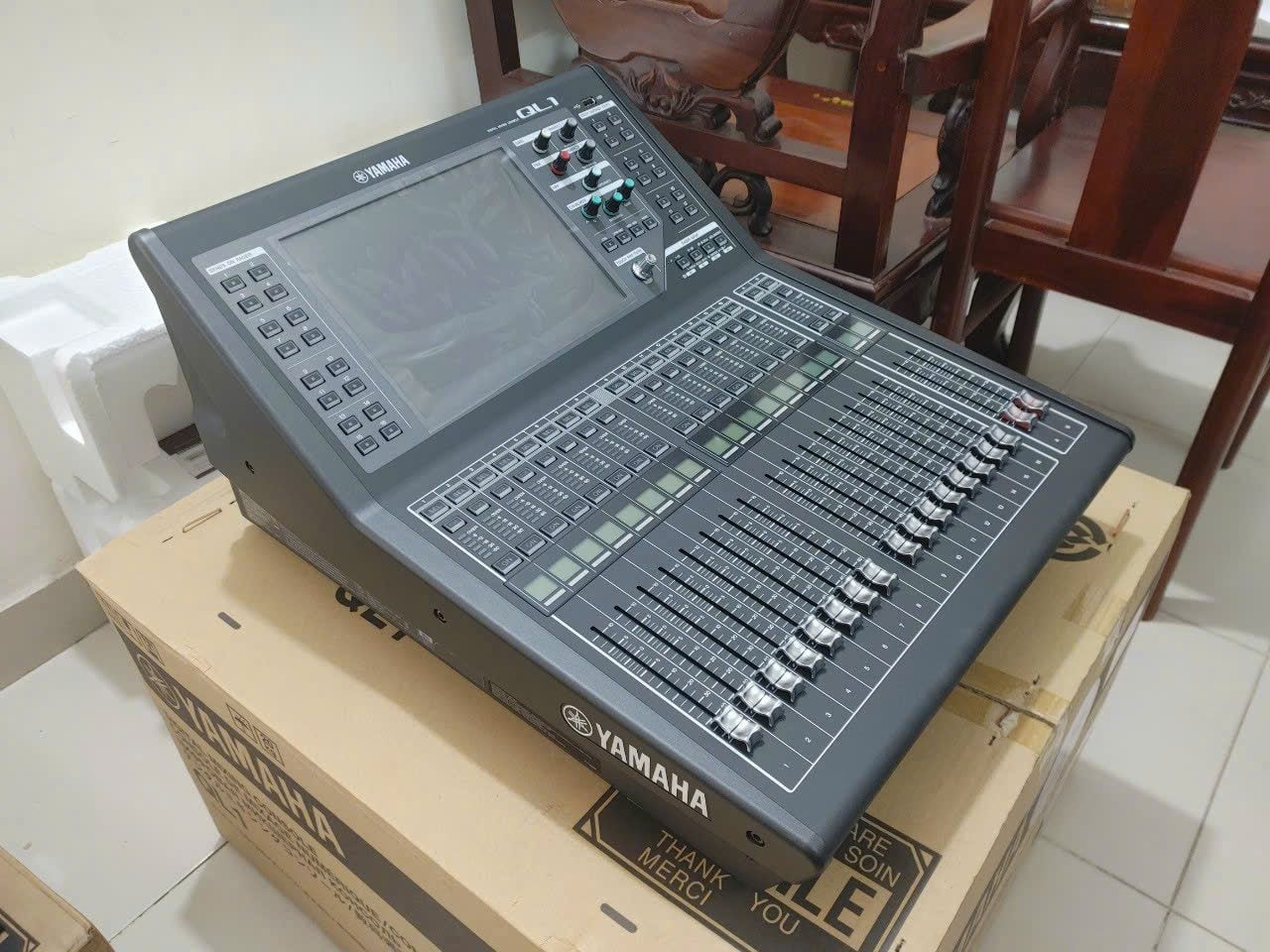

Mixer digital Yamaha QL1

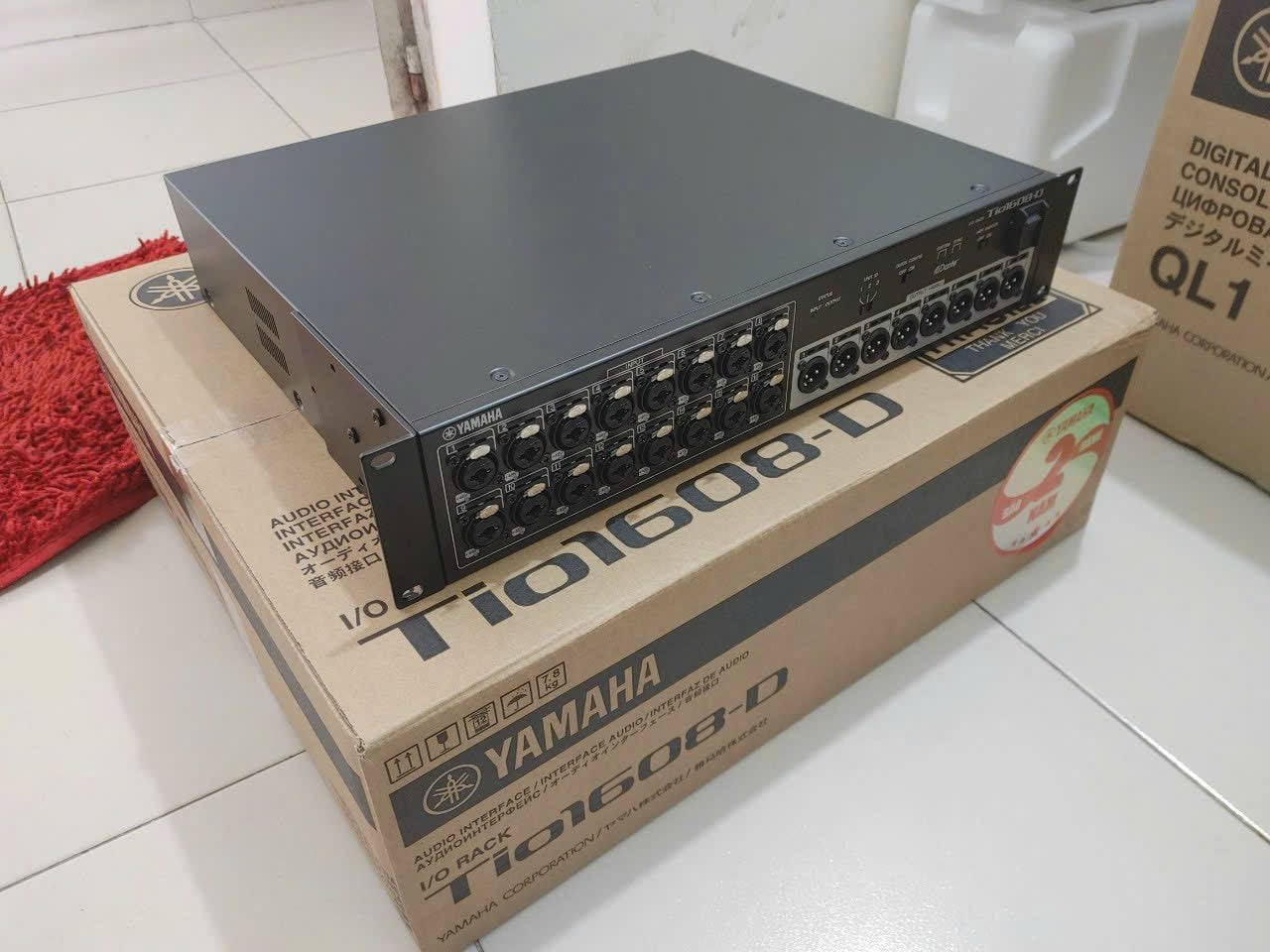

Stage box Yamaha Tio1608-D đặt ở sân khấu, nối mixer qua mạng Dante

Ánh Sáng Sân Khấu: Đèn LQE LB380 Và PC200D

Phần ánh sáng dùng đèn LQE, hãng đèn mà Sunaudio là nhà phân phối độc quyền đèn LQE tại Việt Nam.

• 8 đèn moving head beam LQE LB380 đặt dọc mép sân khấu, tạo cột sáng hẹp quét theo nhịp nhạc cho các tiết mục ca nhạc, lễ hội.
• 32 đèn LED par LQE PC200D (4x80W COB, góc chiếu 24°, 6000 lm) treo trên các thanh giàn phía trên sân khấu, phủ màu cho mặt sân khấu và phông. Đèn LED không phải thay bóng, ít tỏa nhiệt hơn đèn bóng.
• 32 bóng beam 230W để thay bóng cho các đèn beam sẵn có của nhà hát, đưa các đèn cũ về hoạt động cùng hệ thống mới.

Đèn được treo bằng 80 móc treo, đi dây DMX và dây điện mềm riêng, tách khỏi đường dây tín hiệu âm thanh. So sánh đèn par LED các loại xem bài đèn par LED sân khấu; cách bố trí đèn cho hội trường, nhà hát xem bài đèn sân khấu hội trường.

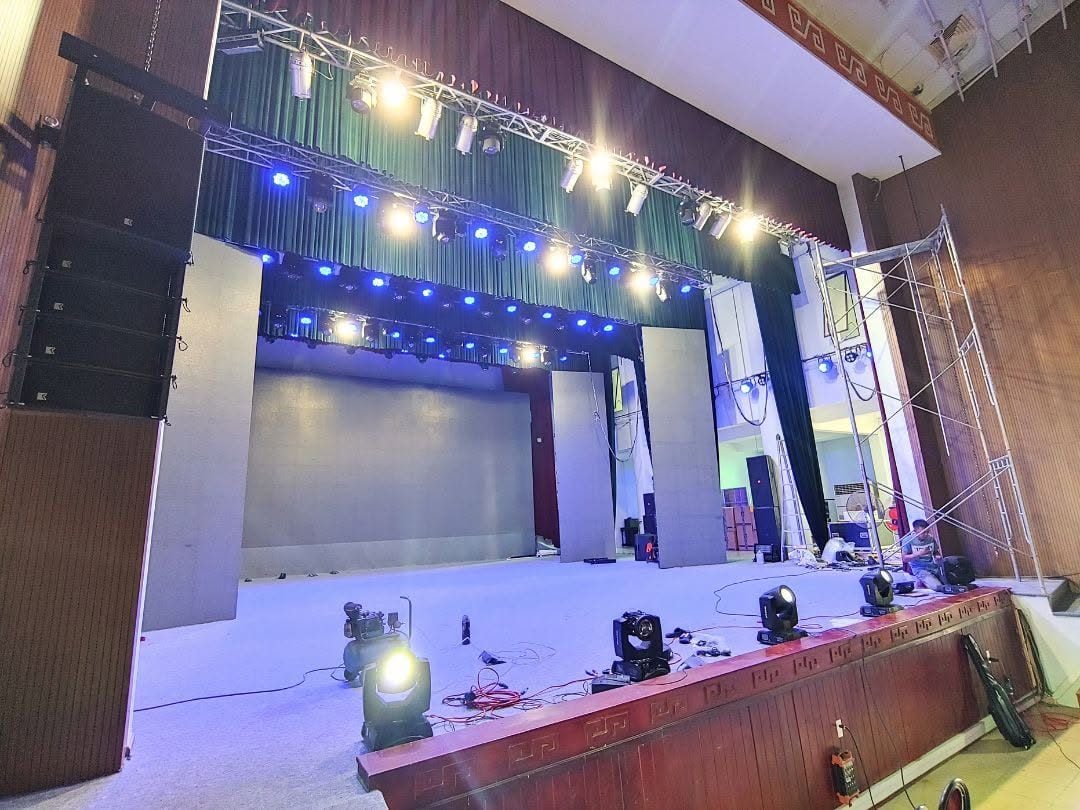

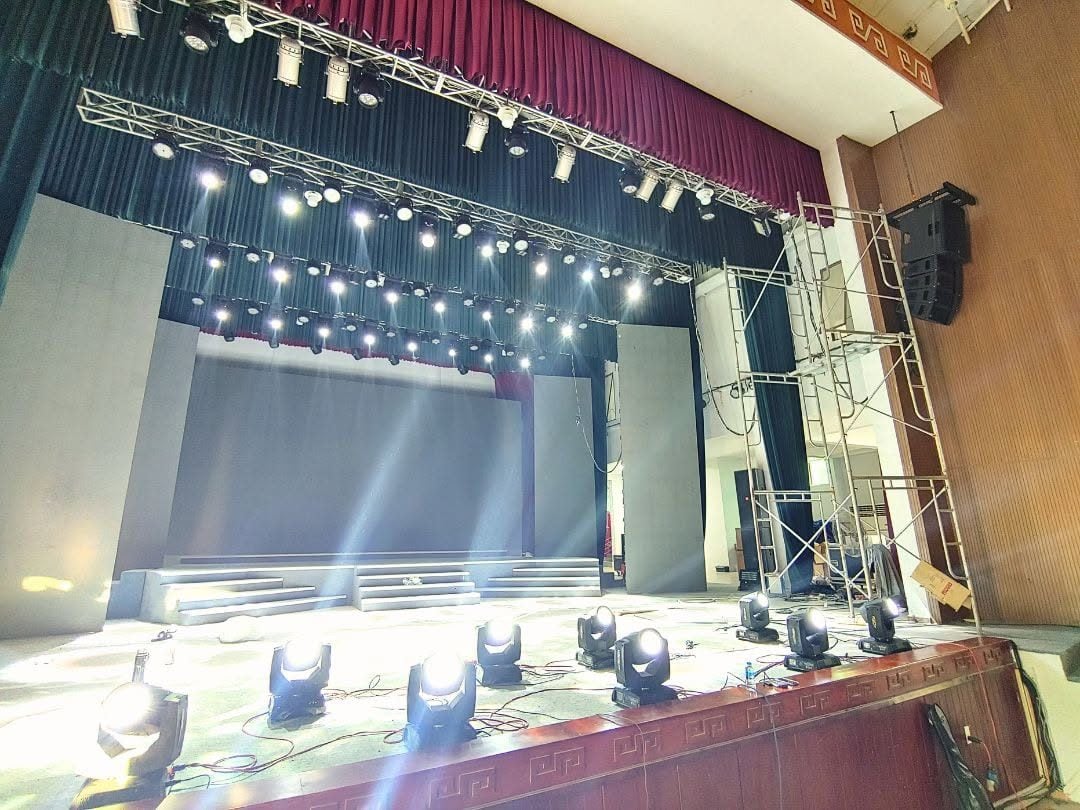

Đèn par LED trên giàn phía trên, đèn beam LQE LB380 đặt dọc mép sân khấu

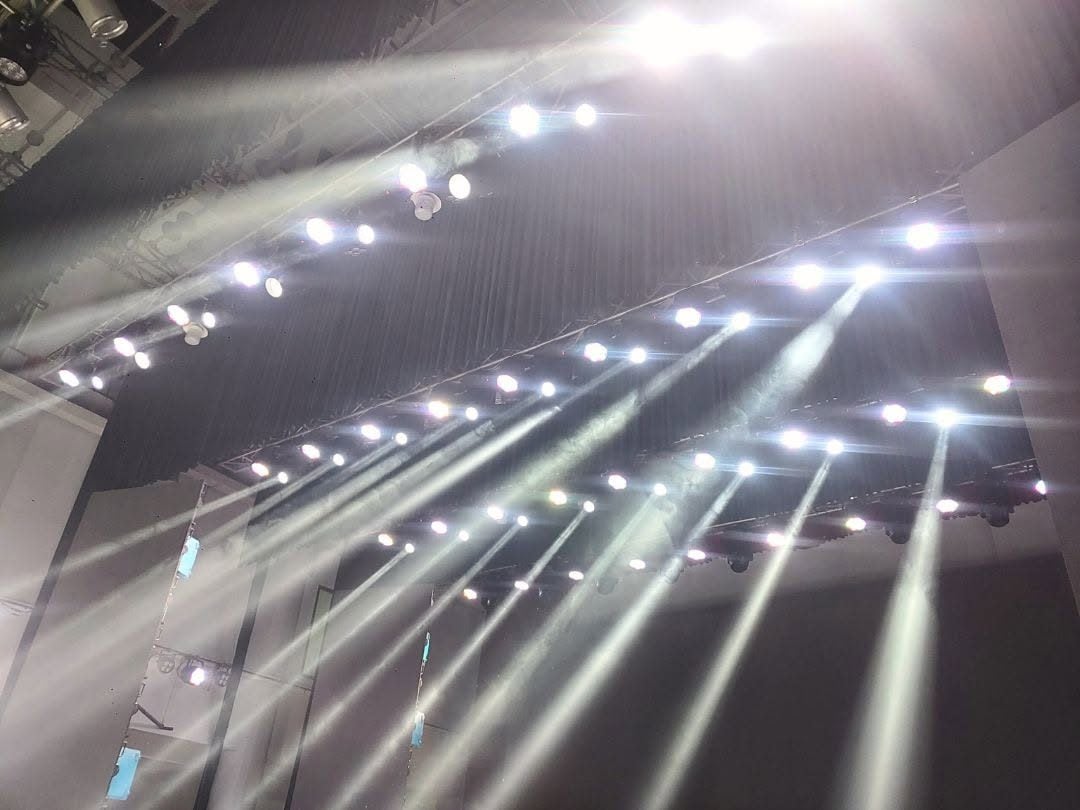

Cột sáng từ đèn beam LQE LB380 khi chạy thử

Đèn par LED phủ màu xanh dương trên các thanh giàn

Lắp Đặt, Cân Chỉnh Và Chuyển Giao

Chúng tôi lắp đặt toàn bộ hệ thống, chạy thử, cân chỉnh và chuyển giao cho nhà hát, kèm hướng dẫn sử dụng cho đội kỹ thuật:

1. Treo hai cụm loa bằng khung treo và pa lăng, chỉnh góc cụm loa để tiếng phủ đến cả hàng ghế cuối.
2. Cài đặt bộ xử lý iP24 và DSP trên cục đẩy T Five: chia dải giữa sub và loa chính, cân delay, EQ theo khán phòng.
3. Nối mixer QL1 với stage box qua mạng Dante, đặt kênh cho micro cài tai và nhạc cụ.
4. Treo đèn, đi dây DMX, đặt địa chỉ cho từng đèn và chạy thử các cảnh đèn.

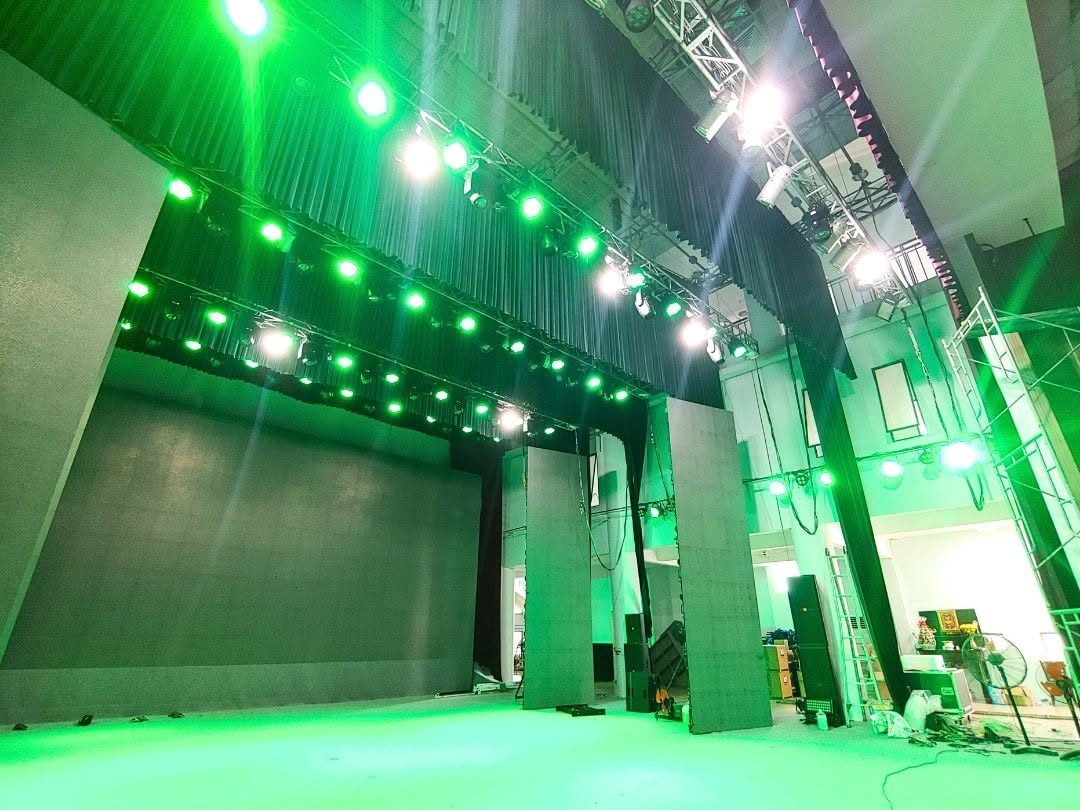

Chạy thử đèn trên sân khấu trong quá trình lắp đặt

Kết Quả: Sân Khấu Nhà Hát Sẵn Sàng Cho Các Chương Trình Nghệ Thuật

Sau cải tạo, khán phòng khoảng 500 ghế có hai cụm loa line array treo gọn hai bên sân khấu, mixer số có stage box và hệ thống đèn LQE kết hợp với đèn sẵn có của nhà hát. Đội kỹ thuật của nhà hát đã được hướng dẫn vận hành cả âm thanh và ánh sáng khi bàn giao.

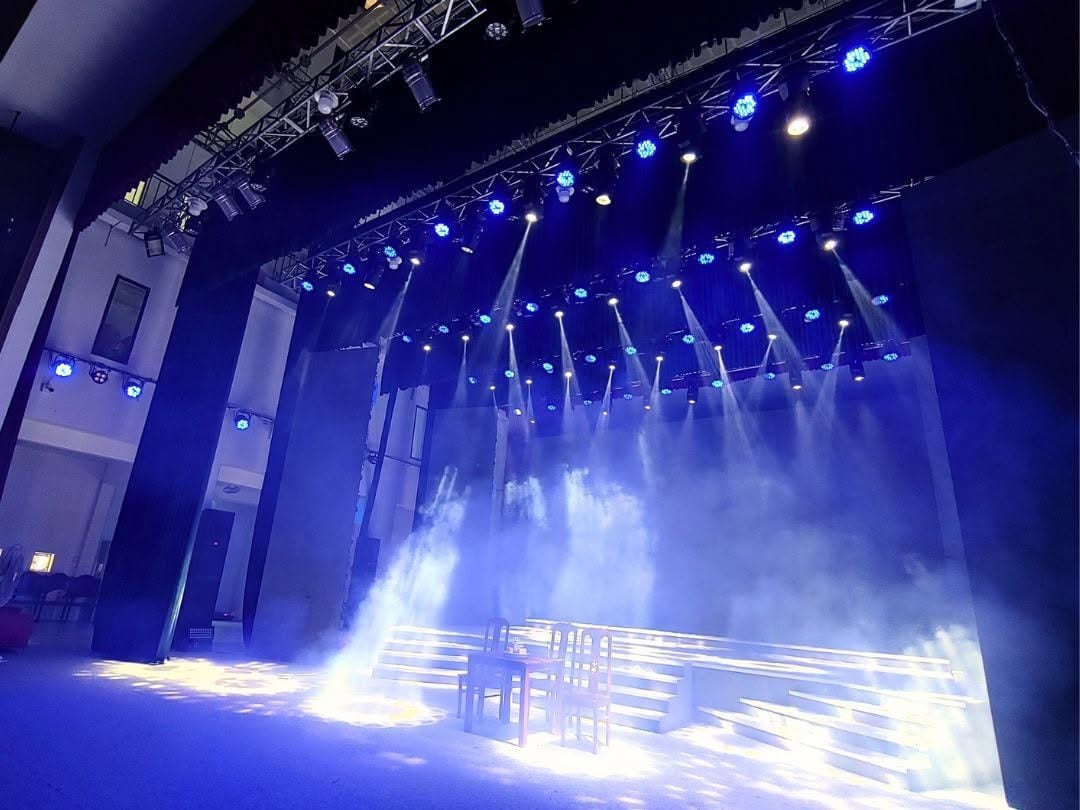

Một cảnh đèn trên sân khấu sau khi hoàn thiện

Bốn Công Trình Dùng Đèn LQE Của Sunaudio

Đến nay Sunaudio đã có bốn dự án dùng đèn LQE:

• Đoàn Nghệ thuật Cải lương Vàm Cỏ (Tây Ninh): line array Outline Eidos 265 LA, 48 đèn LQE.
• Trung tâm Văn hóa Nghệ thuật tỉnh Tây Ninh: hội trường khoảng 800 chỗ, 91 đèn LQE.
• Hội trường Cao đẳng Công nghệ Thủ Đức: loa, ampli Sunaudi và đèn LQE.
• Nhà hát Nghệ thuật Đồng Nai (bài này): 8 đèn beam LB380, 32 đèn par PC200D.

Cả bốn công trình đều là khán phòng, hội trường cho đơn vị văn hóa nghệ thuật. Anh chị muốn xem đèn LQE chạy thực tế có thể hẹn xem tại công trình, hoặc đọc bài nhà máy đèn LQE để biết đèn được sản xuất thế nào. Các công trình khác xem ở chuyên mục công trình, trong đó có hai công trình âm thanh ánh sáng ngoài trời ở Bình Thuận: Trung tâm Văn hóa - Điện ảnh Bình Thuận và Nhà hát Ca múa nhạc Biển Xanh.

Câu Hỏi Thường Gặp

Nhà hát khoảng 500 ghế cần bao nhiêu loa line array?
Tùy hình dạng và chiều sâu khán phòng. Nhà hát Nghệ thuật Đồng Nai dùng 8 loa Outline Eidos 265 LA và 2 sub FLYSUB15, chia hai cụm treo hai bên sân khấu.

Loa sub treo chung cụm với loa line array có được không?
Được nếu loa sub có phụ kiện treo tương thích. Outline FLYSUB15 treo chung với Eidos 265 LA, tiết kiệm chỗ dưới sàn cạnh sân khấu.

Stage box Dante giúp gì cho nhà hát?
Micro, nhạc cụ cắm vào stage box ở sân khấu, tín hiệu về mixer qua một sợi cáp mạng thay cho bó dây tín hiệu nhiều lõi, đi dây gọn và dễ bảo trì.

Cải tạo nhà hát có dùng lại được đèn cũ không?
Được nếu đèn còn tốt. Ở Đồng Nai, ngoài đèn LQE mới, gói thầu có 32 bóng beam 230W để thay bóng cho đèn beam sẵn có của nhà hát.
