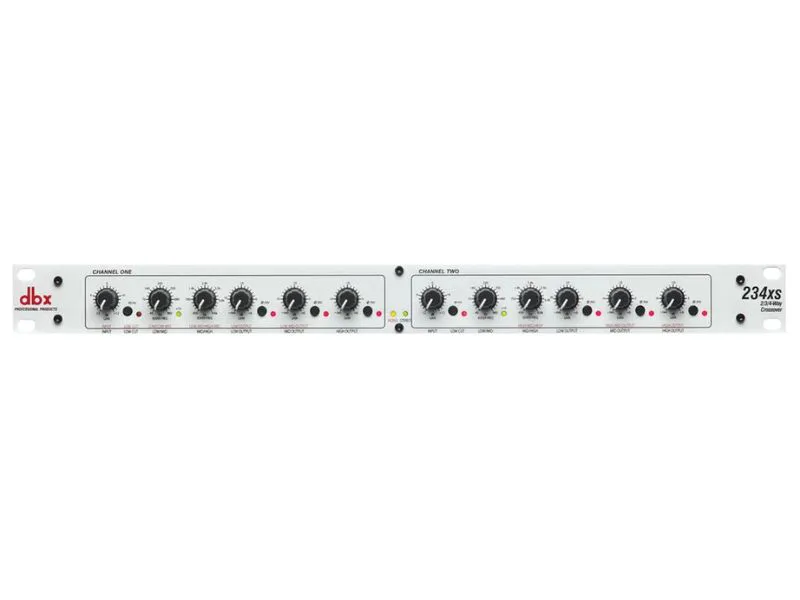

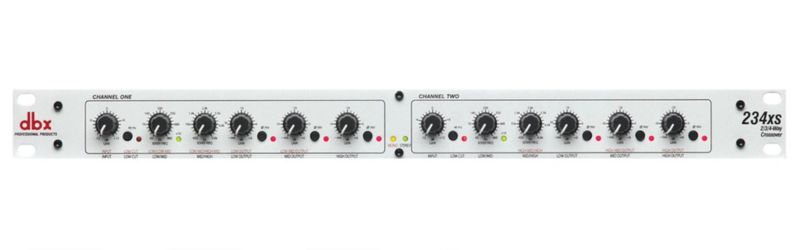

Bí quyết để giúp hệ thống loa của bạn đạt được chất âm tuyệt vời nằm ở bộ phân tần (crossover) mà bạn sử dụng. Với Crossover DBX 234XS, bạn sẽ nhận được hiệu suất vượt trội, độ nhiễu cực thấp, độ bền đáng tin cậy, cùng với hơn 40 năm kinh nghiệm và chuyên môn của DBX trong việc chế tạo những bộ xử lý âm thanh hàng đầu thế giới. Model DBX 234XS sử dụng các bộ lọc chính xác để tách tín hiệu âm thanh và gửi các dải tần phù hợp đến từng củ loa riêng biệt. Nhờ việc chỉ truyền đúng dải tần cần thiết cho từng loa, bộ Crossover DBX 234XS giúp ampli hoạt động hiệu quả hơn, sử dụng toàn bộ công suất cho tín hiệu thực sự hữu ích, từ đó loại bỏ méo tiếng và mang lại âm thanh sạch hơn, rõ hơn và mạnh mẽ hơn cho hệ thống PA của bạn.
DBX 234XS là bộ phân tần hai kênh (dual channel crossover), được trang bị đầy đủ các tính năng cần có ở một thiết bị chuyên nghiệp. Sản phẩm sở hữu bộ lọc Linkwitz-Riley 24dB mỗi quãng tám - tiêu chuẩn trong ngành âm thanh chuyên nghiệp, cùng các núm chỉnh mức ngõ ra độc lập giúp cân bằng âm lượng giữa các kênh. Ngoài ra, thiết bị còn có chức năng đảo pha ngõ ra, bộ lọc cắt thấp 40Hz giúp loại bỏ các dải tần không mong muốn, và tùy chọn cộng gộp tín hiệu tần số thấp (mono subwoofer) để tối ưu cho hệ thống loa trầm. Từng chi tiết trong thiết kế của Crossover DBX 234XS đều thể hiện sự chính xác và chất lượng cao, từ cảm giác chắc chắn của các núm vặn “click” cho đến các cổng kết nối XLR cao cấp, mang lại sự tin cậy và hiệu năng tuyệt vời trong mọi môi trường biểu diễn hoặc phòng thu chuyên nghiệp.
Các đặc tính nổi bật

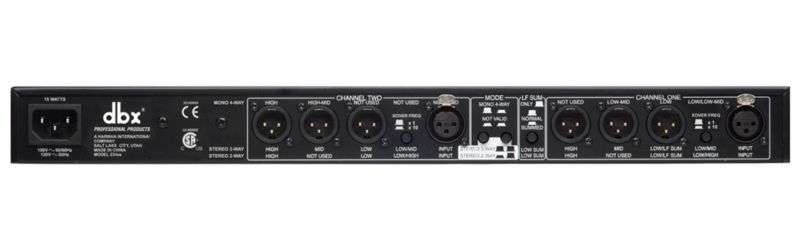

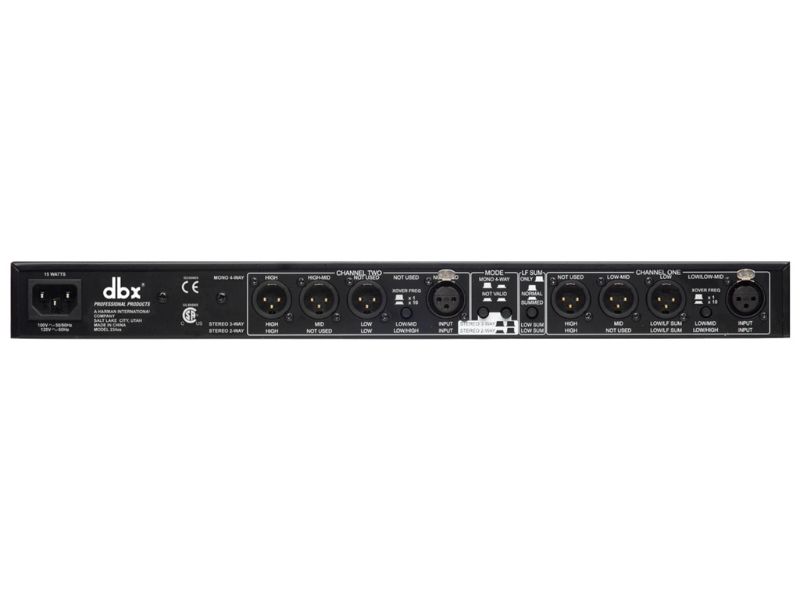

- Ngõ vào/ra XLR balanced
- Chuyển đổi giữa chế độ Stereo 2-way/3-way hoặc Mono 4-way
- Ngõ ra cộng dồn tần số thấp (dành cho subwoofer)
- Công tắc mở rộng dải tần (x10 range) cho cả hai kênh
- Bộ lọc cắt thấp 40Hz (High-pass filter) cho mỗi kênh
- Công tắc đảo pha cho tất cả ngõ ra
- Núm điều chỉnh mức riêng biệt cho từng ngõ ra
- Bộ lọc Linkwitz-Riley 24dB/Oct, tiêu chuẩn chuyên nghiệp
- Đèn LED hiển thị Stereo/Mono
- Chứng nhận an toàn CSA NRTL/C và tuân thủ tiêu chuẩn CE
Thông số kỹ thuật
- Ngõ vào: XLR
- Loại ngõ vào: Balanced/Unbalanced bằng điện tử, có lọc nhiễu RF
- Trở kháng ngõ vào: Balanced >50kΩ, Unbalanced >25kΩ
- Mức ngõ vào tối đa: > +22dBu (balanced or unbalanced)
- CMRR: >40dB, điển hình >55dB tại 1kHz
- Ngõ ra: XLR
- Loại ngõ ra: Impedance-balanaced/unbalanced, có lọc RF
- Trở kháng ngõ ra: Balanced 60Ω, Unbalanced 30Ω
- Mức ngõ ra tối đa: > +21dBu (balanced/unbalanced, tải ≥ 2kΩ)
- Băng thông: 20Hz - 20kHz, ±0.5 dB
- Đáp tuyến tần số: < 3Hz - > 90kHz, +0 / -3dB
- Tỷ lệ tín hiệu trên nhiễu (S/N):
- Ref: +4dBu, 22kHz measurement bandwidth
- Chế độ Stereo: >94dB (Low Output), >93dB (Mid Output), >90dB (High Output)
- Chế độ Mono: >94dB (Low Output, Low/Mid Output); >92dB (High/Mid Output); >88dB (High Output)
- Dải động: >106dB, không lọc trọng số, áp dụng cho mọi ngõ ra
- Độ méo hài tổng (THD+Noise): <0.004% tại +4dBu, 1kHz; <0.04% tại +20dBu, 1kHz
- Nhiễu xuyên kênh: < -80dB (20Hz - 20kHz)
- Tần số phân tần (Stereo):
- Low/Mid: 45Hz - 960 Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Low/High: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Mid/High 450Hz - 9.6kHz (x10 setting)
- Tần số phân tần (Mono):
- Low/Low-Mid: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Low-Mid/High-Mid: 450Hz - 9.6kHz
- High-Mid/High: 450Hz - 9.6kHz
- Kiểu bộ lọc: Linkwitz-Riley, 24dB/octave, state-variable
- Công tắc Low Cut: Kích hoạt bộ lọc cao Butterworth 40Hz, 12dB/oct, 1 công tắc mỗi kênh
- Công tắc đảo pha: Đảo pha tại ngõ ra, 1 công tắc mỗi ngõ
- Công tắc x1/x10: Nhân dải tần phân tần (Low-High hoặc Low/Mid, High/Mid ở chế độ mono) theo hệ số 1 hoặc 10, 1 công tắc mỗi kênh
- Công tắc chế độ: Chọn hoạt động ở chế độ Stereo hoặc Mono, và lựa chọn kiểu phân tần 2-way, 3-way hoặc 4-way
- Công tắc LF Sum: Chọn hoạt động bình thường (Stereo) hoặc cộng dồn tần số thấp (Mono-sum), đồng thời vô hiệu đèn LED đảo pha của ngõ Low kênh 2 (vì ngõ này không hoạt động ở chế độ LF Sum)
- Đèn báo:
- Stereo (Xanh lục)
- Mono (Vàng)
- Low Cut (Đỏ - mỗi kênh)
- x10 (Xanh lục - mỗi kênh)
- Phase Invert (Đỏ - mỗi ngõ ra)
- Điện áp hoạt động: 100-120VAC 50/60Hz; 120VAC 60Hz 230VAC 50/60Hz
- Nhiệt độ hoạt động: 0°C - 45°C (32°F - 113°F)
- Công suất tiêu thụ: 15W
- Đầu nối nguồn: Chuẩn IEC
- Kích thước (H x W x D): 44mm × 483mm × 175mm
- Trọng lượng: 5.8kg
