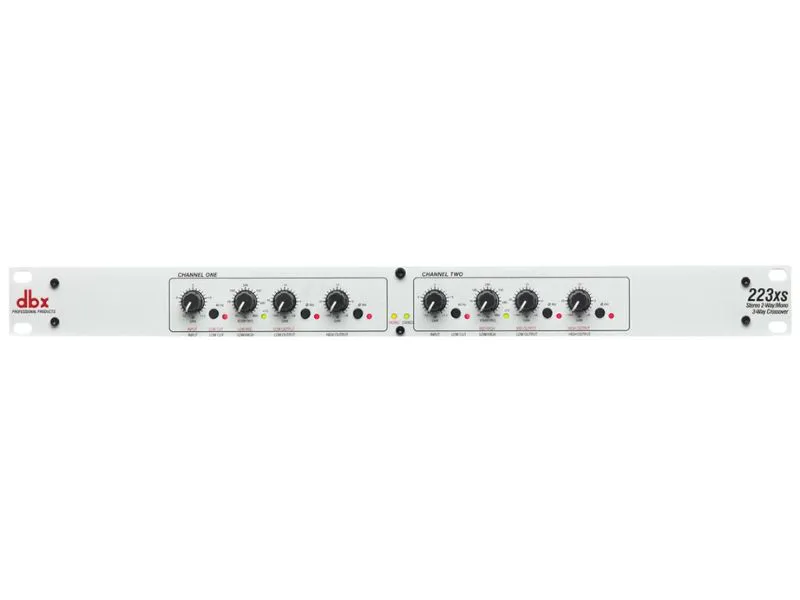

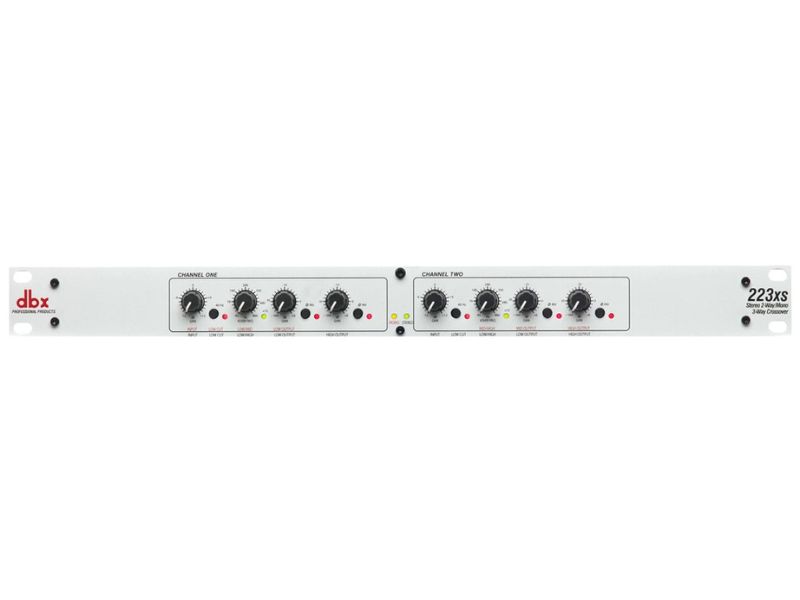

Bí quyết để giúp hệ thống loa của bạn phát ra âm thanh mạnh mẽ, chi tiết và trung thực nằm ở bộ phân tần (crossover) mà bạn lựa chọn. Một bộ crossover tốt sẽ quyết định khả năng tái tạo âm thanh của toàn hệ thống, đảm bảo mỗi củ loa chỉ xử lý phần tần số phù hợp với dải đáp tuyến của nó. Với Crossover DBX 223XS, bạn sẽ nhận được hiệu suất âm thanh vượt trội, độ nhiễu cực thấp, độ ổn định cao, cùng với hơn bốn mươi năm kinh nghiệm của DBX trong việc chế tạo các bộ xử lý âm thanh chuyên nghiệp hàng đầu thế giới.
DBX 223XS sử dụng các bộ lọc chính xác cao để phân tách tín hiệu âm thanh thành các dải tần khác nhau, sau đó chuyển đến đúng loa con (driver) - ví dụ như loa bass, mid hoặc treble - để đảm nhiệm phần tần số phù hợp. Việc này giúp loại bỏ hoàn toàn tình trạng chồng lấn hoặc méo pha giữa các dải tần, đồng thời tối ưu hiệu suất khuếch đại. Bằng cách chỉ gửi đúng dải tần cần thiết cho từng loa, Crossover DBX 223XS cho phép ampli phát huy toàn bộ công suất vào tín hiệu hữu ích, giảm thiểu hiện tượng méo tiếng, méo công suất và mang lại âm thanh trong trẻo, cân bằng và mạnh mẽ hơn cho toàn hệ thống PA.
Không chỉ dừng lại ở chất lượng âm thanh, DBX 223XS còn là một thiết bị được thiết kế vô cùng chính xác và bền bỉ. Đây là bộ phân tần hai kênh (dual channel crossover) với đầy đủ tính năng mà bạn mong đợi ở một sản phẩm chuyên nghiệp: bộ lọc Linkwitz-Riley 24dB mỗi quãng tám (24dB/oct) - tiêu chuẩn được các kỹ sư âm thanh ưa chuộng nhờ đặc tính pha tuyến tính và độ mượt mà khi chuyển dải; các núm điều chỉnh mức ngõ ra độc lập giúp cân bằng âm lượng giữa các dải tần; công tắc đảo pha trên từng ngõ ra để xử lý hiện tượng lệch pha giữa loa; bộ lọc cắt thấp 40Hz giúp loại bỏ các tần số siêu trầm không cần thiết; cùng tùy chọn cộng dồn tần số thấp (LF Sum) để dễ dàng phối ghép với subwoofer trong hệ thống mono.

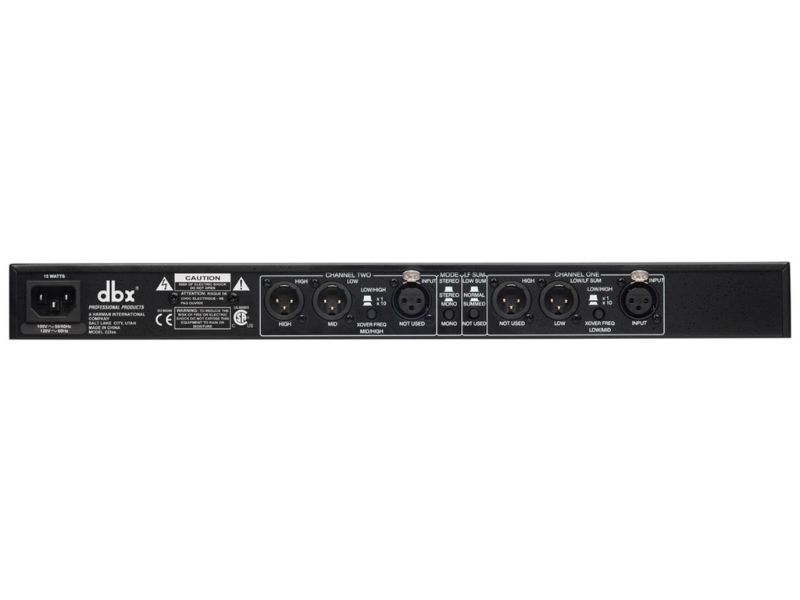

Từng chi tiết nhỏ trên Crossover DBX 223XS đều thể hiện sự chăm chút kỹ lưỡng trong thiết kế - từ các nút điều khiển có phản hồi “click” chắc chắn, giúp thao tác chính xác và dễ nhận biết, cho đến các cổng kết nối XLR cao cấp ở cả đầu vào và đầu ra, đảm bảo tín hiệu luôn ổn định và không bị nhiễu. Với sự kết hợp giữa chất lượng âm thanh vượt trội, độ bền ấn tượng, và thiết kế chuyên nghiệp, DBX 223XS xứng đáng là lựa chọn hoàn hảo cho mọi hệ thống âm thanh sân khấu, hội trường, hoặc dàn PA chuyên dụng cần hiệu suất cao và âm thanh tinh khiết.
Các đặc tính nổi bật
- Ngõ vào/ra XLR balanced
- Chuyển đổi giữa chế độ Stereo 2-way hoặc Mono 3-way
- Ngõ ra cộng dồn tần số thấp (dành cho subwoofer)
- Công tắc mở rộng dải tần (x10 range) cho cả hai kênh
- Bộ lọc cắt thấp 40Hz (High-pass filter) cho mỗi kênh
- Công tắc đảo pha cho tất cả ngõ ra
- Núm điều chỉnh mức riêng biệt cho từng ngõ ra
- Bộ lọc Linkwitz-Riley 24dB/Oct, tiêu chuẩn chuyên nghiệp
- Đèn LED hiển thị Stereo/Mono
- Tuân thủ tiêu chuẩn CE (Châu Âu)
Thông số kỹ thuật
- Ngõ vào: XLR (pin 2 hot)
- Loại ngõ vào: Balanced/Unbalanced bằng điện tử, có lọc nhiễu RF
- Trở kháng ngõ vào: Balanced >50kΩ, Unbalanced >25kΩ
- Mức ngõ vào tối đa: > +22dBu (balanced or unbalanced)
- CMRR: >40dB, điển hình >55dB tại 1kHz
- Ngõ ra: XLR
- Loại ngõ ra: Impedance-balanaced/unbalanced, có lọc RF
- Trở kháng ngõ ra: Balanced 200Ω, Unbalanced 100Ω
- Mức ngõ ra tối đa: > +21dBu (balanced/unbalanced, tải ≥ 2kΩ)
- Băng thông: 20Hz - 20kHz, ±0.5 dB
- Đáp tuyến tần số: < 3Hz - > 90kHz, +0 / -3dB
- Tỷ lệ tín hiệu trên nhiễu (S/N):
- Ref: +4dBu, 22kHz measurement bandwidth
- Chế độ Stereo: >94dB (Low Output), >91dB (High Output)
- Chế độ Mono: >94dB (Low Output), >93dB (Mid Output), >91dB (High Output)
- Dải động: >106dB, không lọc trọng số, áp dụng cho mọi ngõ ra
- Độ méo hài tổng (THD+Noise): <0.004% tại +4dBu, 1kHz; <0.04% tại +20dBu, 1kHz
- Nhiễu xuyên kênh: < -80dB (20Hz - 20kHz)
- Tần số phân tần (Stereo): Low/High: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Tần số phân tần (Mono):
- Low/Mid: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Mid/High: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Kiểu bộ lọc: Linkwitz-Riley, 24dB/octave, state-variable
- Công tắc Low Cut: Kích hoạt bộ lọc cao Butterworth 40Hz, 12dB/oct, 1 công tắc mỗi kênh
- Công tắc đảo pha: Đảo pha tại ngõ ra, 1 công tắc mỗi ngõ
- Công tắc x1/x10: Nhân dải tần phân tần (Low-High hoặc Low/Mid, High/Mid ở chế độ mono) theo hệ số 1 hoặc 10, 1 công tắc mỗi kênh
- Công tắc chế độ: Chọn Stereo/Mono và chế độ 2-way hoặc 3-way
- Công tắc LF Sum: Chọn giữa hoạt động bình thường (Stereo) hoặc cộng dồn tần số thấp (Mono-sum). Khi bật, ngõ Low của kênh 2 bị vô hiệu hóa và đèn LED đảo pha của ngõ này sẽ tắt để báo trạng thái.
- Đèn báo:
- Stereo (Xanh lục)
- Mono (Vàng)
- Low Cut (Đỏ - mỗi kênh)
- x10 (Xanh lục - mỗi kênh)
- Phase Invert (Đỏ - mỗi ngõ ra)
- Điện áp hoạt động: 100VAC 50/60Hz; 120VAC 60Hz; 230VAC 50Hz
- Nhiệt độ hoạt động: 0°C - 45°C (32°F - 113°F)
- Công suất tiêu thụ: 15W
- Đầu nối nguồn: Chuẩn IEC
- Kích thước (H x W x D): 44mm × 483mm × 175mm
- Trọng lượng: 2.5kg
