Bí quyết để loa phát ra âm thanh tuyệt vời nằm ở bộ crossover bạn sử dụng. Với Crossover DBX 223S, bạn sẽ có được hiệu suất vượt trội, độ nhiễu cực thấp, độ bền cao và hơn bốn thập kỷ kinh nghiệm của DBX trong việc chế tạo những bộ xử lý âm thanh hàng đầu thế giới.
DBX 223S sử dụng các bộ lọc chính xác để phân tách tín hiệu âm thanh và chuyển tần số phù hợp đến từng củ loa. Bằng cách chỉ gửi dải tần cần thiết đến từng loa, Crossover DBX 223S giúp ampli tập trung toàn bộ công suất vào tín hiệu hữu ích, giảm méo tiếng và mang lại âm thanh sạch, rõ và hay hơn cho hệ thống PA của bạn. DBX 223S là crossover hai kênh với đầy đủ tính năng chuyên nghiệp: bộ lọc Linkwitz-Riley 24dB/oct, điều chỉnh mức ngõ ra độc lập để cân bằng âm lượng, đảo pha ngõ ra, bộ lọc cắt thấp 40Hz, và tùy chọn cộng dồn tín hiệu tần số thấp cho ngõ subwoofer.

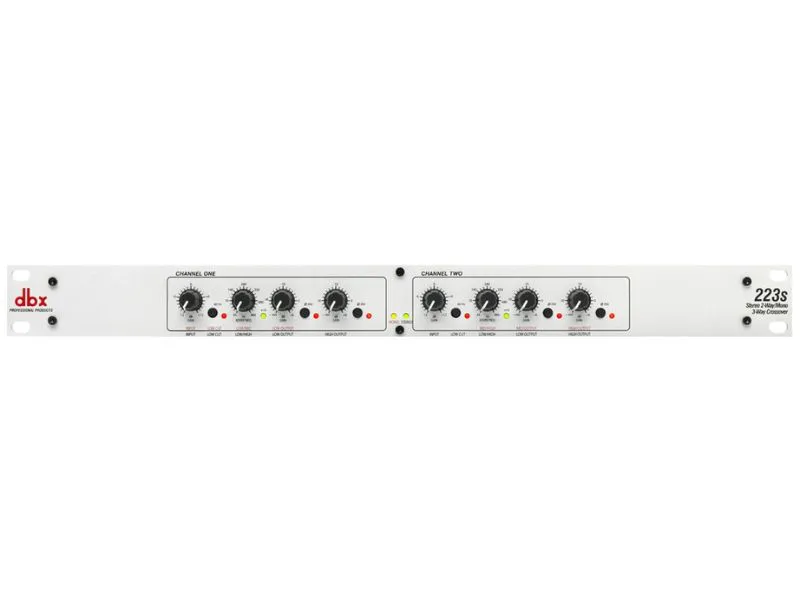

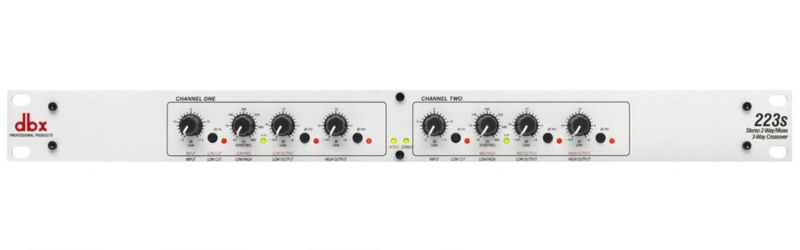

Từng chi tiết trong thiết kế đều thể hiện độ chính xác cao - từ nút điều khiển chắc chắn với phản hồi “click” rõ ràng, cho đến ngõ TRS 1/4" chất lượng cao ở cả đầu vào và đầu ra.
Các đặc tính nổi bật

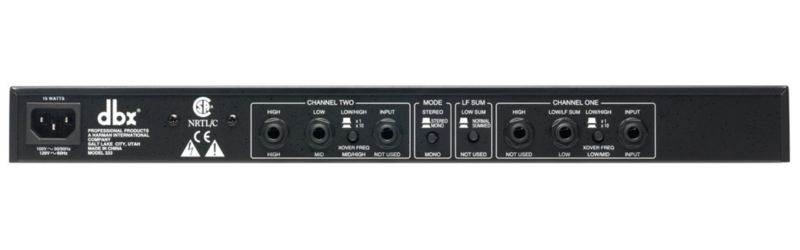

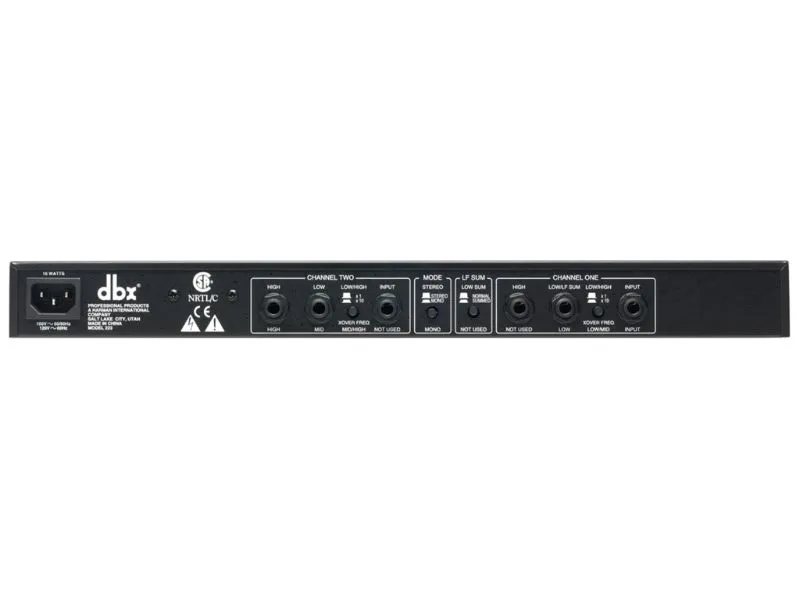

- Ngõ vào/ra TRS differentially balanced
- Chuyển đổi giữa chế độ Stereo 2-way hoặc Mono 3-way
- Ngõ ra cộng dồn tần số thấp (dành cho subwoofer)
- Công tắc mở rộng dải tần (x10 range) cho cả hai kênh
- Bộ lọc cắt thấp 40Hz (High-pass filter) cho mỗi kênh
- Công tắc đảo pha cho tất cả ngõ ra
- Núm điều chỉnh mức riêng biệt cho từng ngõ ra
- Bộ lọc Linkwitz-Riley 24dB/Oct, tiêu chuẩn chuyên nghiệp
- Đèn LED hiển thị Stereo/Mono
- Chứng nhận an toàn CSA NRTL/C và tuân thủ tiêu chuẩn CE
Thông số kỹ thuật
- Ngõ vào: 1/4" TRS
- Loại ngõ vào: Balanced/Unbalanced bằng điện tử, có lọc nhiễu RF
- Trở kháng ngõ vào: Balanced >50kΩ, Unbalanced >25kΩ
- Mức ngõ vào tối đa: > +22dBu (balanced or unbalanced)
- CMRR: >40dB, điển hình >55dB tại 1kHz
- Ngõ ra: 1/4" TRS
- Loại ngõ ra: Impedance-balanaced/unbalanced, có lọc RF
- Trở kháng ngõ ra: Balanced 200Ω, Unbalanced 100Ω
- Mức ngõ ra tối đa: > +21dBu (balanced/unbalanced, tải ≥ 2kΩ)
- Băng thông: 20Hz - 20kHz, ±0.5 dB
- Đáp tuyến tần số: < 3Hz - > 90kHz, +0 / -3dB
- Tỷ lệ tín hiệu trên nhiễu (S/N):
- Ref: +4dBu, 22kHz measurement bandwidth
- Chế độ Stereo: >94dB (Low Output), >91dB (High Output)
- Chế độ Mono: >94dB (Low Output), >93dB (Mid Output), >91dB (High Output)
- Dải động: >106dB, không lọc trọng số, áp dụng cho mọi ngõ ra
- Độ méo hài tổng (THD+Noise): <0.004% tại +4dBu, 1kHz; <0.04% tại +20dBu, 1kHz
- Nhiễu xuyên kênh: < -80dB (20Hz - 20kHz)
- Tần số phân tần (Stereo): Low/High: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Tần số phân tần (Mono):
- Low/Mid: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Mid/High: 45Hz - 960Hz hoặc 450Hz - 9.6kHz (x10 setting)
- Kiểu bộ lọc: Linkwitz-Riley, 24dB/octave, state-variable
- Công tắc Low Cut: Kích hoạt bộ lọc cao Butterworth 40Hz, 12dB/oct, 1 công tắc mỗi kênh
- Công tắc đảo pha: Đảo pha tại ngõ ra, 1 công tắc mỗi ngõ
- Công tắc x1/x10: Nhân dải tần phân tần (Low-High hoặc Low/Mid, High/Mid ở chế độ mono) theo hệ số 1 hoặc 10, 1 công tắc mỗi kênh
- Công tắc chế độ: Chọn Stereo/Mono và chế độ 2-way hoặc 3-way
- Công tắc LF Sum: Chọn hoạt động bình thường (Stereo) hoặc cộng dồn tần số thấp (Mono-sum), đồng thời vô hiệu đèn LED đảo pha của ngõ Low kênh 2 (vì ngõ này không hoạt động ở chế độ LF Sum)
- Đèn báo:
- Stereo (Xanh lục)
- Mono (Vàng)
- Low Cut (Đỏ - mỗi kênh)
- x10 (Xanh lục - mỗi kênh)
- Phase Invert (Đỏ - mỗi ngõ ra)
- Điện áp hoạt động: 100VAC 50/60Hz; 120VAC 60Hz; 230VAC 50Hz
- Nhiệt độ hoạt động: 0°C - 45°C (32°F - 113°F)
- Công suất tiêu thụ: 15W
- Đầu nối nguồn: Chuẩn IEC
- Kích thước (H x W x D): 44mm × 483mm × 175mm
- Trọng lượng: 1.7kg
