GTO - Hệ thống line array mạnh mẽ nhất thế giới với ống dẫn sóng đôi parabol nổi tiếng toàn cầu
Ý tưởng của Outline khi phát triển GTO là tạo ra một hệ thống loa line-source cỡ lớn có tính linh hoạt, dễ sử dụng, dễ triển khai, đồng thời mang lại hiệu suất âm thanh đáp ứng được những yêu cầu khắt khe nhất của các kỹ sư âm thanh, công ty cho thuê thiết bị và nhà tổ chức sự kiện. GTO là viết tắt của Grand Touring Outline, mô tả một hệ thống được thiết kế chuyên biệt cho các ứng dụng âm thanh quy mô lớn. Năm 2002, Outline đã giới thiệu hệ thống Butterfly, với nhiều công nghệ độc quyền mang tính đột phá, từ đó giúp hãng có thêm rất nhiều khách hàng và đối tác trên toàn thế giới.
Loa Outline GTO là sự kế thừa và phát triển tự nhiên từ Butterfly, vẫn giữ nguyên những nguyên lý thiết kế cốt lõi đã được chứng minh, nhưng được mở rộng để mang lại:
- Mức áp suất âm cao hơn (SPL)
- Độ kiểm soát chính xác hơn
- Độ phân giải âm thanh cải thiện
- Tốc độ đáp ứng tín hiệu nhanh hơn
- Độ đồng nhất tuyệt vời trong khả năng phủ âm xa
Một trong những điểm thiết kế quan trọng nhất được giữ lại từ Butterfly là mặt baffle hình chữ V, đã được cấp bằng sáng chế quốc tế năm 2002, được gọi là V-Power Concept. Thiết kế này cho phép các nguồn âm thanh được bố trí gần nhau hơn so với các hệ thống line-source truyền thống, giúp ghép nối âm học tối ưu giữa các module tần số cao (HF). Nhờ đó, Loa Outline GTO có dải cao mượt mà nhưng mở rộng, đồng thời giảm nhiễu xạ và suy hao ở dải trung - cao, góp phần cải thiện hiệu suất trình diễn ở khoảng cách xa.

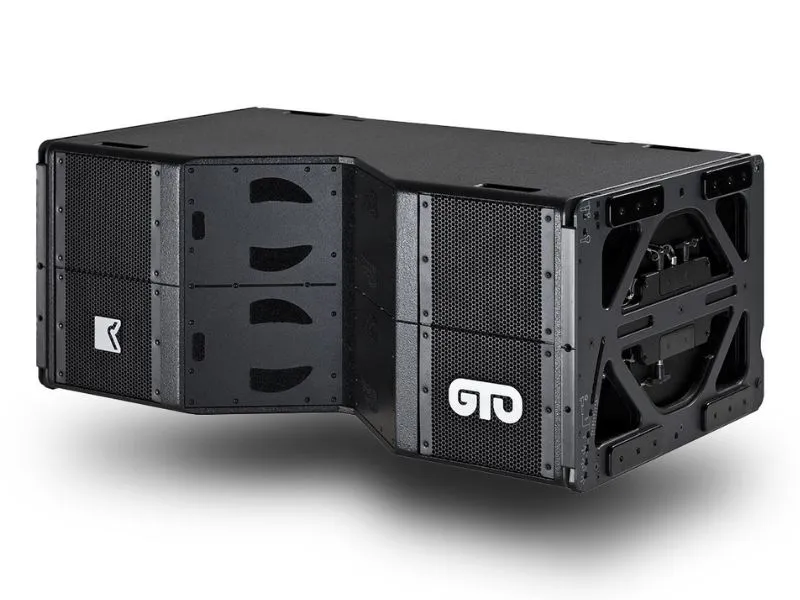

Mỗi thùng Loa Outline GTO chứa 10 củ loa trong một thùng có thể tích chỉ 340 lít (74,79 gal), bao gồm:
- 4 củ nén màng 3 inch, tải bằng công nghệ D.P.R.W.G. độc quyền của Outline (ra mắt lần đầu trong Butterfly), với tín hiệu đầu ra gộp chung qua một khe thoát duy nhất.
- 4 loa 8 inch tái tạo dải trung, phát qua cùng họng dẫn sóng ngang với HF.
- 2 loa bass 15 inch đảm nhiệm dải trầm, mang lại âm thanh sâu, rõ ràng và tốc độ đáp ứng nhanh.
Dù sở hữu số lượng củ loa dày đặc, trọng lượng mỗi thùng loa chỉ 96kg nhờ sử dụng hợp kim nhôm hàng không vũ trụ thay thế cho thép trong cơ cấu treo, giúp giảm tới 66% trọng lượng phần cứng. Hệ thống treo cho phép treo tối đa 24 Loa Outline GTO với tổng trọng lượng 2,4 tấn. Góc ghép (splay angle) giữa các thùng có thể điều chỉnh từ 0° đến 5° theo bước 0,5°, cộng thêm tuỳ chọn 0,25° dành cho các loa ở vị trí trên cùng để kiểm soát tốt hơn vùng phủ xa. Để đảm bảo chính xác, goniometer (thước đo góc) được tích hợp sẵn trong hệ treo, cho phép căn chỉnh nhanh chóng và khóa cố định bằng chốt thép an toàn.
Ngoài ra, Outline còn phát triển GTO-DF dành cho ứng dụng Downfill, với góc phủ 25° trong mặt phẳng đứng, sử dụng chung hệ treo với Loa Outline GTO. Trong trường hợp cần mở rộng vùng phủ phía trên, có thể kết hợp thêm Butterfly hoặc Mantas treo cùng khung bay chính, mang đến giải pháp tối ưu cho các sân khấu hoặc không gian đòi hỏi góc phủ thẳng đứng rất lớn.
Thông số kỹ thuật
- Tần số đáp ứng (-10dB): 35Hz - 18kHz
- Góc phủ: Ngang: 90°, dọc: Phụ thuộc vào cấu hình array
- Trở kháng LF: 2 x 8Ω (min 2 x 6.5Ω)
- Trở kháng MF: 8Ω (min 6.8Ω)
- Trở kháng HF: High: 16Ω (min 15.3Ω)
- Công suất AES LF: 2 x 600 (2 x 2400 Peak)
- Công suất AES MF: 800 (3200 Peak)
- Công suất AES HF: 500 (2000 Peak)
- Áp lực âm thanh tối đa (1 loa): 149.5dB SPL(*)
- (*) được tính bằng tín hiệu hệ số đỉnh +10dB @ 1m
- Cấu tạo:
- LF: 2 loa bass 15″ NdFeB, tải hybrid band-pass
- MF: 4 loa mid 8″ NdFeB, tải kèn một phần (partially horn loaded)
- HF: 4 x Driver nén màng 3”, nam châm NdFeB, tải bằng 2 ống dẫn sóng DPRWG
- Chiều cao: 465mm
- Chiều rộng: 1126mm
- Chiều Sâu: 655mm
- Trọng lượng: 96kg
